XF3M1-1215-1B

XF3M1-1215-1B图片1
XF3M1-1215-1B图片2
XF3M1-1215-1B图片3
XF3M1-1215-1B概述

FFC & FPC连接器 RotaryBackLock 1.0mm Dual Contact 12pin

Conn FFC/FPC Connector F 12 POS 1mm Solder RA SMD Reel


得捷:
CONN FFC FPC 12POS 1.00MM R/A


贸泽:
FFC & FPC连接器 RotaryBackLock 1.0mm Dual Contact 12pin


Verical:
Conn FFC/FPC Connector F 12 POS 1mm Solder RA SMD T/R


MASTER:
Conn FFC/FPC Connector F 12 POS 1mm Solder RA SMD T/R


Online Components:
Conn FFC/FPC Connector F 12 POS 1mm Solder RA SMD Reel


Electro Sonic:
Conn FFC/FPC Connector F 12 POS 1mm Solder RA SMD T/R


XF3M1-1215-1B中文资料参数规格
技术参数

触点数 12

绝缘电阻 100 MΩ

针脚数 12

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 60 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

XF3M1-1215-1B引脚图与封装图

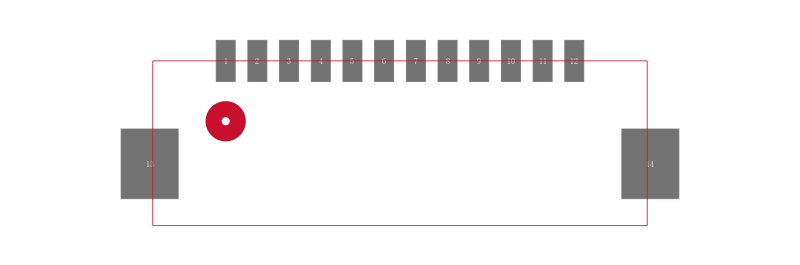

XF3M1-1215-1B引脚图

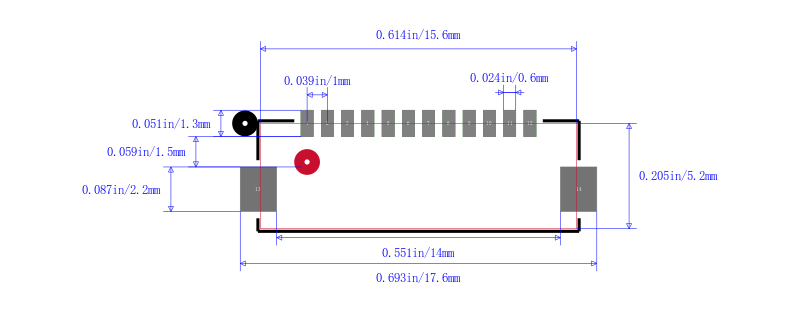

XF3M1-1215-1B封装图
XF3M1-1215-1B封装焊盘图
在线购买XF3M1-1215-1B
型号: XF3M1-1215-1B
制造商: Omron 欧姆龙
描述:FFC & FPC连接器 RotaryBackLock 1.0mm Dual Contact 12pin
