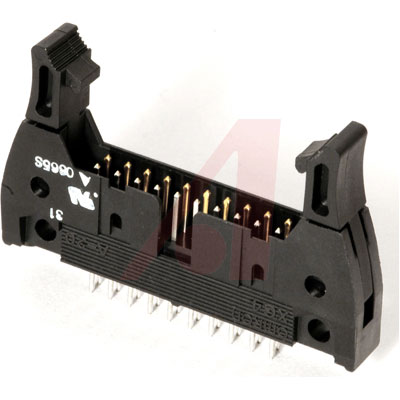

XG4A-1635概述
CONN PLUG 16POS 3A RT ANGL DIP
针座 通孔，直角 16 位置 0.100"（2.54mm）
得捷:
CONN HEADER R/A 16POS 2.54MM
Allied Electronics:
Flat Cable Connector
Newark:
# OMRON ELECTRONIC COMPONENTS XG4A-1635 MIL-TYPE CONNECTOR
MASTER:
Conn Ejector Header PL 16 POS 2.54mm Solder RA Thru-Hole
Online Components:
Conn Ejector Header PL 16 POS 2.54mm Solder RA Thru-Hole
Electro Sonic:
Conn Ejector Header PL 16 POS 2.54mm Solder RA Thru-Hole
XG4A-1635中文资料参数规格
技术参数
触点数 16
额定电流 3 A
绝缘电阻 >1000MΩ @500VDC
排数 2
针脚数 16
额定电流Max 3 A
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 300 VAC
额定电压 300 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
外形尺寸
长度 39.6 mm
宽度 23.3 mm
高度 8.5 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040

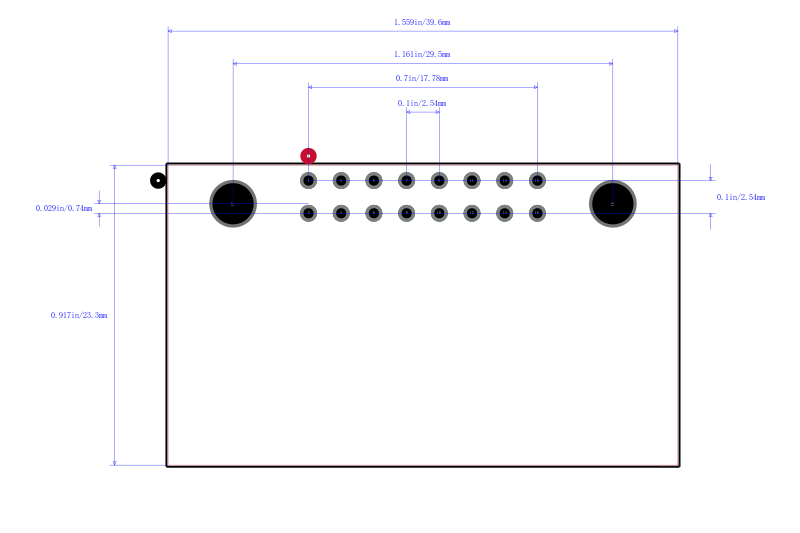

XG4A-1635引脚图与封装图
