XG4A-5075参数规格_中文资料_数据手册PDF

XG4A-5075概述

CONN PLUG 50POS 3A RT ANGL DIP

针座通孔，直角 50 位置 0.100"（2.54mm）

得捷:
CONN HEADER R/A 50POS 2.54MM

艾睿:
Conn Ejector Header PL 50 POS 2.54mm Solder RA Thru-Hole

Allied Electronics:
Flat Cable Connector

Electro Sonic:
Conn Ejector Header PL 50 POS 2.54mm Solder RA Thru-Hole

XG4A-5075中文资料参数规格

技术参数

触点数 50

额定电流 3 A

绝缘电阻 >1000MΩ @500VDC

排数 2

针脚数 50

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 300 VAC

额定电压 300 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 82.8 mm

宽度 23.3 mm

高度 8.5 mm

物理参数

颜色 Black

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

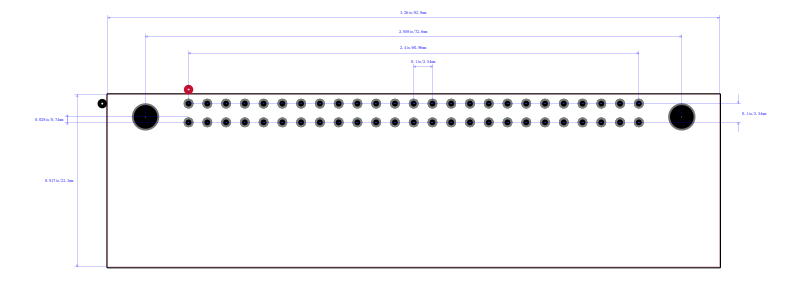

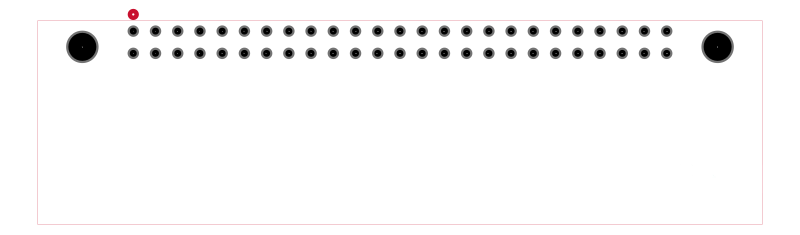

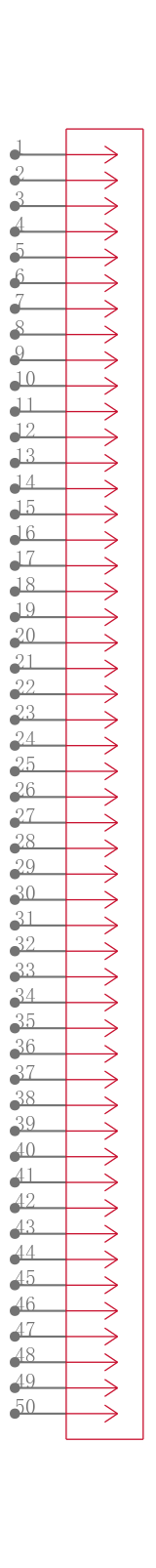

XG4A-5075引脚图与封装图

在线购买XG4A-5075

型号： XG4A-5075

描述：CONN PLUG 50POS 3A RT ANGL DIP
