XG4A-2634

XG4A-2634图片1
XG4A-2634图片2
XG4A-2634图片3
XG4A-2634图片4
XG4A-2634图片5
XG4A-2634图片6
XG4A-2634图片7
XG4A-2634图片8
XG4A-2634图片9
XG4A-2634概述

OMRON ELECTRONIC COMPONENTS XG4A-2634 Wire-To-Board Connector, 2.54mm, 26Contacts, Header, XG4 Series, Through Hole, 2Rows

Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


欧时:
MIL Plugs with Long Locks; right-angle D


立创商城:
XG4A-2634


得捷:
CONN HEADER R/A 26POS 2.54MM


贸泽:
Headers & Wire Housings Plug Long Lock 26P RightAngle 1Polarize


艾睿:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
Flat Cable Connector


安富利:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


Newark:
# OMRON ELECTRONIC COMPONENTS  XG4A-2634  Wire-To-Board Connector, 2.54 mm, 26 Contacts, Header, XG4 Series, Through Hole, 2 Rows


MASTER:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


Online Components:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Ejector Header PL 26 POS 2.54mm Solder RA Thru-Hole


XG4A-2634中文资料参数规格
技术参数

触点数 26

极性 Male

触点电镀 Gold

额定电流 3 A

绝缘电阻 1000 MΩ

排数 2

针脚数 26

额定电流Max 3 A

额定电压Max 300 VAC

额定电压 300 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

封装 弯插,P=2.54mm

外形尺寸

封装 弯插,P=2.54mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

XG4A-2634引脚图与封装图

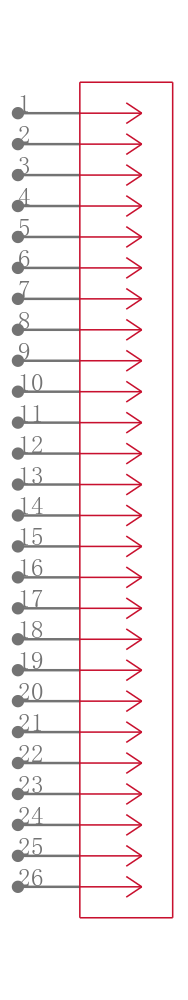

XG4A-2634引脚图
XG4A-2634封装图
XG4A-2634封装焊盘图
在线购买XG4A-2634
型号: XG4A-2634
制造商: Omron 欧姆龙
描述:OMRON ELECTRONIC COMPONENTS XG4A-2634 Wire-To-Board Connector, 2.54mm, 26Contacts, Header, XG4 Series, Through Hole, 2Rows
