XC6209F322PR

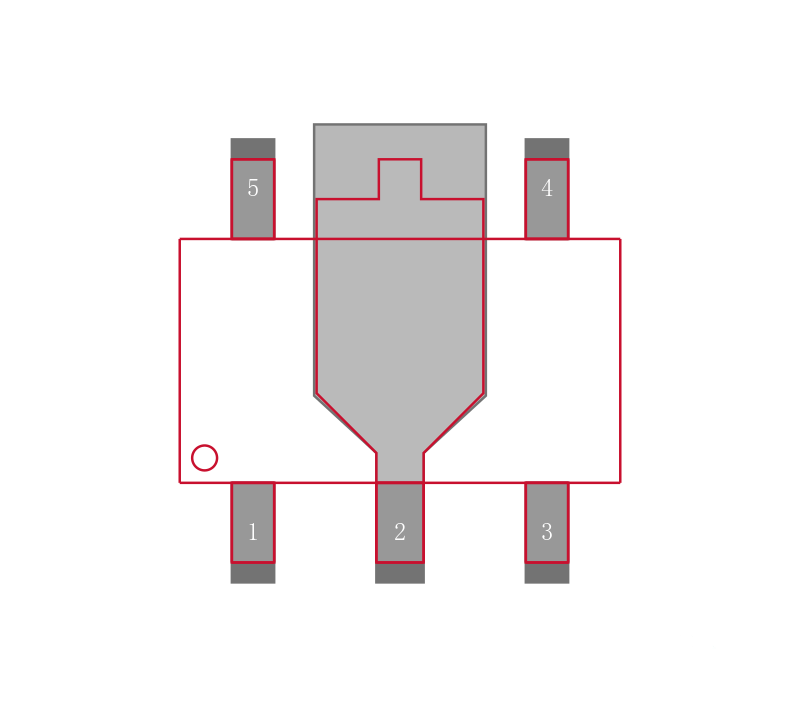

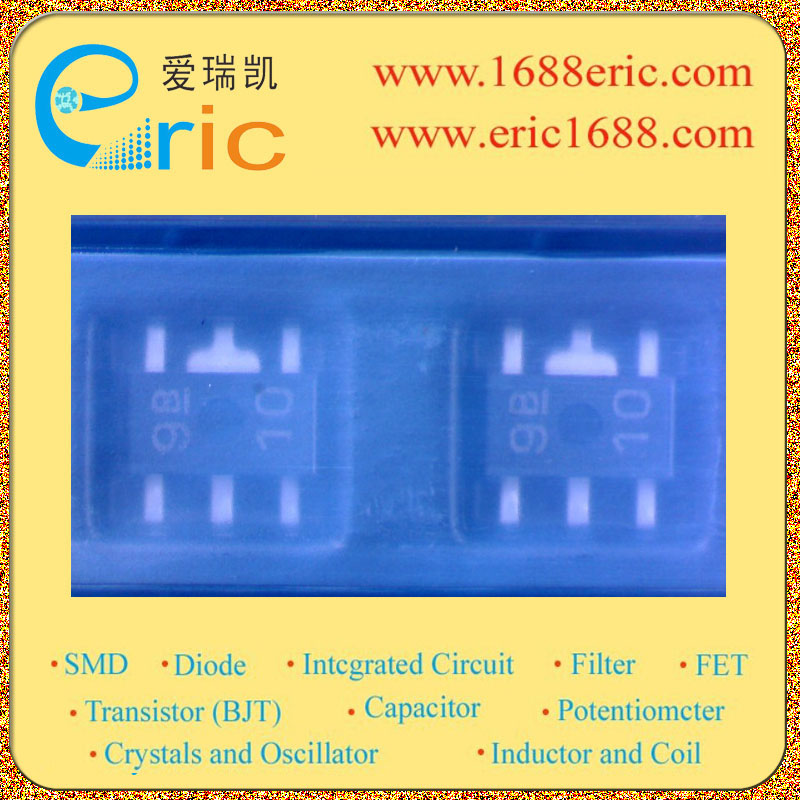

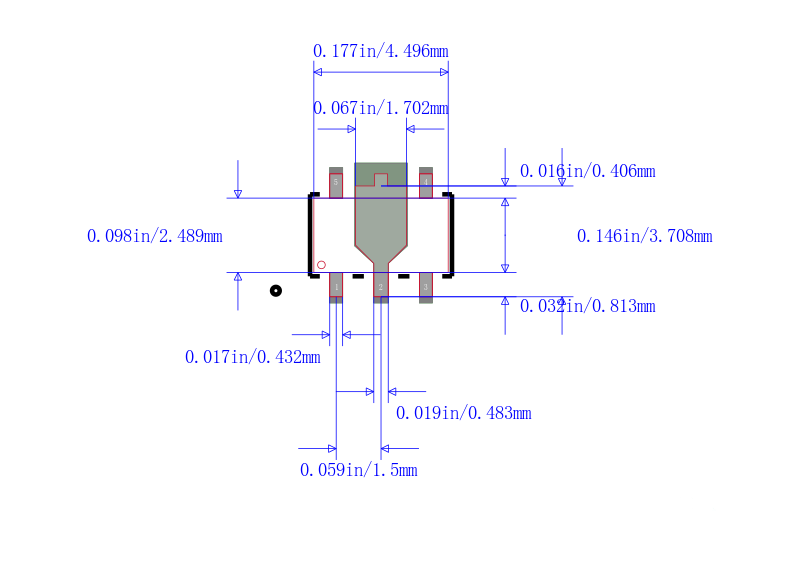

XC6209F322PR LDO电压调整器/稳压电源IC 3.2V 200mV/0.2V 带使能脚EN/CE SOT89-5 marking/标记 9B1 短路保护 过热保护

电路数量Number of Regulators| 1 \---|--- 输入电压VINVoltage - Input| 12V 输出电压VOUTVoltage - Output| 3.2V 输出电流IoCurrent - Output| 100mA/0.1A 最大压降VDOVoltage - Dropout| 200mV/0.2V 带使能脚EN/CEON/OFF功能With Enable Pin| 有 Yes 最大耗散功率PdPower dissipation| 500mW/0.5W Description & Applications| •High Speed LDO Regulators, Low ESR Cap. Compatible, Output On/Off Control •Maximum Output Current

.

: 150mA XC6209A ~ D series : 300mA XC6209E ~ H series •Operating Voltage Range : 2.0V ~ 10V •Output Voltage Range : 0.9V ~ 6.0V 50mV Step •Highly Accurate : ± 2% VOUT>1.5V: ± 30mV VOUT<1.5V •Low Power Consumption : 25µA TYP. •Standby Current : Less than 0.1µA TYP. •High Ripple Rejection : 70dB 10kHz •Operating Temperature Range : - 40OC ~ + 85OC •Low ESR Capacitor Compatible : Ceramic capacitor 描述与应用| •高速LDO稳压器，低ESR电容。开/关控制，输出兼容 •最大输出电流（*）：电流150mA（XC6209A〜D系列） 电流：300mA（XC6209E〜H系列） •工作电压范围：2.0V〜10V •输出电压范围：0.9V〜6.0V（50mV的步骤） •高精度：±2％（VOUT>1.5V）：±30mV的（VOUT<1.5V） •低功耗：25μA（典型值） •待机电流小于0.1μA（典型值） •高纹波抑制：70分贝（10kHz时） •工作温度范围： - 40℃〜+85℃ •低ESR电容器兼容的陶瓷电容器
