ZB4BZ105

25 至 +70°C ### 认可UL; CSA### Schneider Electric ZB4-B 和 XB4-B Harmony® 22mm 系列• 模块化系列 22 mm 按钮和导向照明设备，带铬制圈。 • 按钮头自动保持在切口内的位置中。 • 自锁、抗振和三点固定。 • 提供预标记图例牌和空白标记牌。 •使用标签软件自定义的图例，参见库存号 503-5023。 • 快速连接。 • 利用简单的夹紧安装，最多可以安装九个电气块。 • 独特的一体式 LED 专利技术，提供 100,000 个小时的抗振和抗电磁干扰运行。 • 工作温度范围 -25 至 +70°C。 • 所有按钮头都需要 22.3 mm 至 22.5 mm 直径的面板开口。

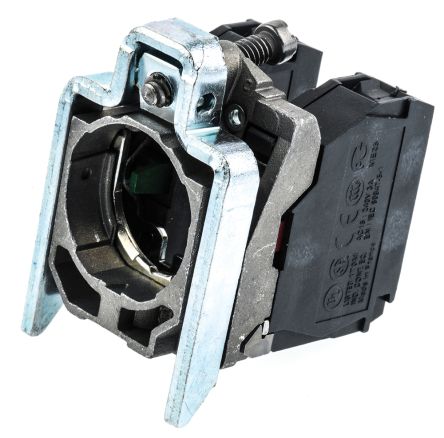

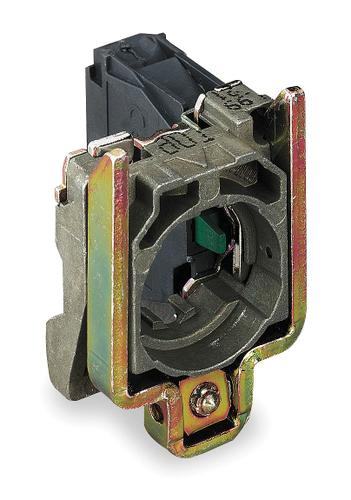

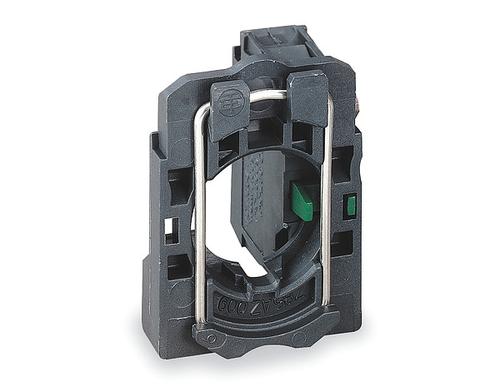

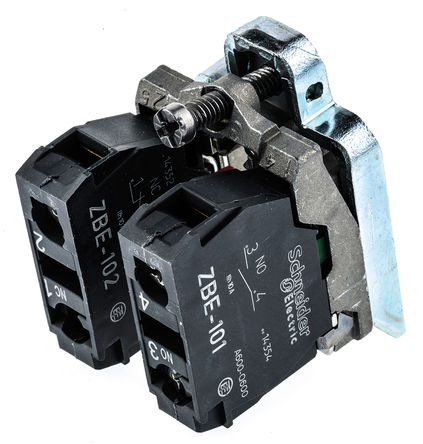

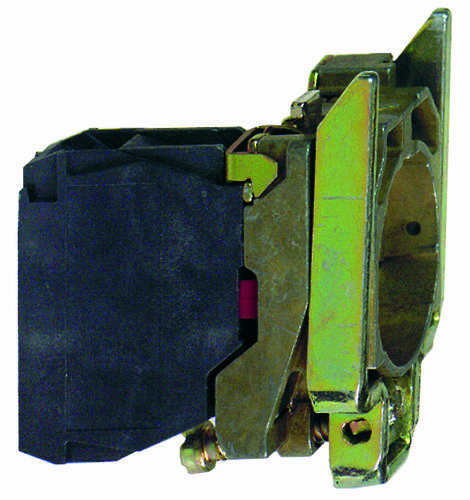

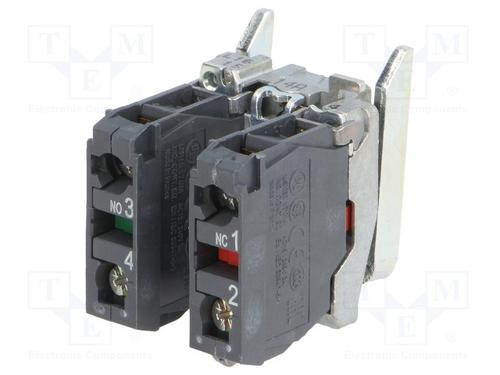

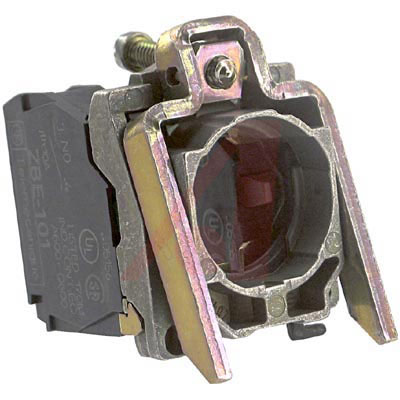

触点主体，XB4-B，Telemecanique Harmony

整体式触点主体

螺钉夹接线端子接头

交流电源 |   | 交流 – 15；A 600

---|---|---

  | Ue=600V | Ie1.2A

  | Ue=240V | Ie3A

  | Ue=120V | Ie6A

直流电源 |   | 直流 – 13；Q 600

  | Ue=600V | Ie0.1A

  | Ue=250V | Ie0.27A

  | Ue=125V | Ie0.55A

工作温度： |   | -25°C 至 +70°C

防护等级： |   | IP65

  |   | 库存号

---|---|---

触点 | 制造商参考号 |

1 常开 | ZB4-BZ101 | 641-1147

1 常闭 | ZB4-BZ102 | 641-1153

2 常开 | ZB4-BZ103 | 641-1169

2 常闭 | ZB4-BZ104 | 641-1175

1 常开和 |   |

1 常闭 | ZB4-BZ105 | 641-1181
