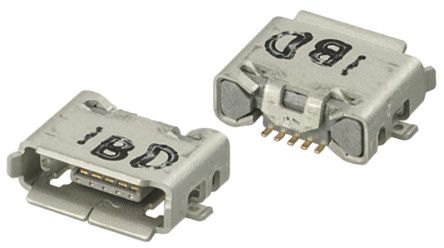

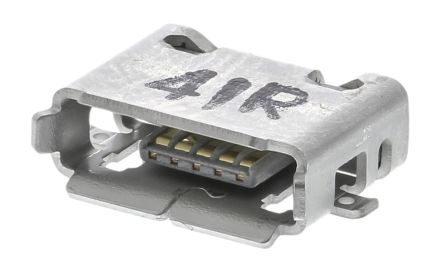

ZX62R-AB-5P

Hirose 微型 USB 2.0 插座连接器 - ZX 系列Hirose 的一系列微型 B 和微型 AB USB 2.0 印刷电路板插座连接器，最大数据传输率为 480 Mbps。 这些微型 B USB 2.0 插座连接器的主体包含一个 LCP 绝缘体（黑色 - 微型 B 型，灰色 - 微型 AB 型）和一个镀镍钢外壳。 5 个触点为镀金铜合金制成，带直角印刷电路板线端子。• 微型 USB 插座紧凑且坚固 • USB 2.0 高速数据传输 480Mbps ### 特点和优势### 注部件号带有前缀“**ZX62**”的微型 USB 2.0 连接器是标准（底部安装）、表面安装 部件号带有前缀“**ZX62D**”的微型 USB 2.0 连接器是标准（底部安装）通孔 部件号带有前缀“**ZX62M**”的微型 USB 2.0 连接器是嵌入式（中部安装）、表面安装 部件号带有前缀“**ZX62R**”的微型 USB 2.0 连接器是反向（顶部安装）、表面安装 部件号带有前缀“**ZX62RD**”的微型 USB 2.0 连接器是反向（顶部安装）、通孔 部件号为 **xxxxx-AB-xxxx** 的微型 USB 2.0 连接器具有微型 AB 接合侧配置 部件号为 **xxxxx-B-xxxx** 的微型 USB 2.0 连接器具有微型 B 接合侧配置### Hirose Micro-USB 连接器

Hirose ZX 系列微型 USB 2.0 插座

ZX 系列微型 USB 2.0 插座连接器采用紧凑型设计，具有高可靠性。这些 ZX 系列微型 USB 插座比标准迷你 USB 连接器小 60%，但仍能进行 USB 2.0 规定的 480 Mbps 高速数据传输。主动闩锁机制可提供可靠和耐用的连接，完成配接时会发出咬合咔哒声。拔出力为 8 N 的平滑配接和分离操作可减少连接器磨损和延长使用寿命。可实现 10000 次配接和分离操作循环。这些 ZX 系列微型 USB 2.0 插座连接器提供微型 B 和微型 AB 接口配置和三种安装类型，确保设计灵活性。安装类型可配置为标准（底部安装）、嵌入式（中部安装）和反向（顶部安装）。

### 特点和优势

• 小而可靠的设计

• 480 Mbps 高速数据传输

• 有源闩锁机制，确保牢固连接

• 平滑配接和分离作用，可减少磨损

• 10000 次配接和分离操作循环

• 8 N 低分离力

• 多种安装样式

### 产品应用信息

这些 ZX 系列微型 USB 连接器特别适用于超薄手机、数据记录仪、阅读器、相机、便携式摄像机、PDA 手持式 GPS 装置

### 注

.

*ZX62**”的微型 USB 2.0 连接器是标准（底部安装）、表面安装

.

*ZX62D**”的微型 USB 2.0 连接器是标准（底部安装）通孔

.

*ZX62M**”的微型 USB 2.0 连接器是嵌入式（中部安装）、表面安装

.

*ZX62R**”的微型 USB 2.0 连接器是反向（顶部安装）、表面安装

.

*ZX62RD**”的微型 USB 2.0 连接器是反向（顶部安装）、通孔

.

*xxxxx-AB-xxxx** 的微型 USB 2.0 连接器具有微型 AB 接合侧配置

.

*xxxxx-B-xxxx** 的微型 USB 2.0 连接器具有微型 B 接合侧配置
