ZF5S-15-01-T-WT参数规格_中文资料_数据手册PDF

ZF5S-15-01-T-WT概述

连接器, FFC/ FPC板, 0.5 mm, 15 触点, 插座, ZF5S Series, 焊接, 底部

15 位置 FFC 触点，底部 0.020"（0.50mm）表面贴装，直角

得捷:
ZERO INSERTION FORCE .5MM ASSY

欧时:
0.50 mm Zero Insertion Force FFC Connect

e络盟:
连接器, FFC/ FPC板, 0.5 mm, 15 触点, 插座, ZF5S Series, 焊接, 底部

艾睿:
Conn FFC Connector SKT 15 POS 0.5mm Solder RA SMD Tube

安富利:
Conn FFC Connector SKT 15 POS 0.5mm Solder RA SMD

Verical:
Conn FFC Connector SKT 15 POS 0.5mm Solder RA SMD Tube

ZF5S-15-01-T-WT中文资料参数规格

技术参数

触点数 15

排数 1

针脚数 15

额定电流Max 1.8A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

外形尺寸

高度 2.1 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

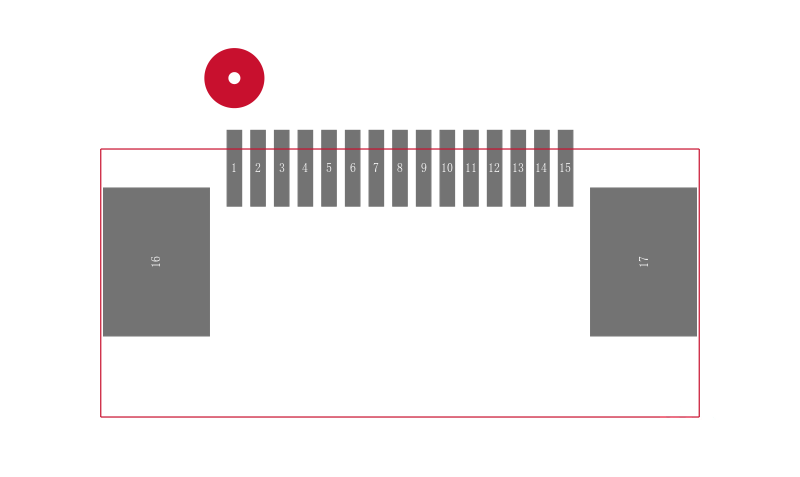

ZF5S-15-01-T-WT引脚图与封装图

在线购买ZF5S-15-01-T-WT

型号： ZF5S-15-01-T-WT

制造商： Samtec 申泰电子

描述：连接器, FFC/ FPC板, 0.5 mm, 15 触点, 插座, ZF5S Series, 焊接, 底部

立即咨询

替代型号ZF5S-15-01-T-WT

型号/品牌	代替类型	替代型号对比
ZF5S-15-01-T-WT Samtec 申泰电子	当前型号	当前型号
ZF5S-15-01-T-WT-TR 申泰电子	完全替代	ZF5S-15-01-T-WT和ZF5S-15-01-T-WT-TR的区别
1-1734839-5 泰科	功能相似	ZF5S-15-01-T-WT和1-1734839-5的区别

型号/品牌

代替类型

替代型号对比

ZF5S-15-01-T-WT

Samtec 申泰电子

当前型号

ZF5S-15-01-T-WT-TR

申泰电子

完全替代

ZF5S-15-01-T-WT和ZF5S-15-01-T-WT-TR的区别

1-1734839-5

泰科

功能相似

ZF5S-15-01-T-WT和1-1734839-5的区别
