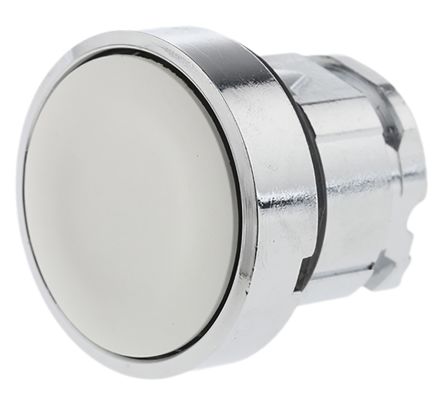

ZB4BH01

Schneider Electric ZB4-B 和 XB4-B Harmony® 22mm 系列• 模块化系列 22 mm 按钮和导向照明设备，带铬制圈。 • 按钮头自动保持在切口内的位置中。 • 自锁、抗振和三点固定。 • 提供预标记图例牌和空白标记牌。 •使用标签软件自定义的图例，参见库存号 503-5023。 • 快速连接。 • 利用简单的夹紧安装，最多可以安装九个电气块。 • 独特的一体式 LED 专利技术，提供 100,000 个小时的抗振和抗电磁干扰运行。 • 工作温度范围 -25 至 +70°C。 • 所有按钮头都需要 22.3 mm 至 22.5 mm 直径的面板开口。

按钮主体锁定头

嵌入式安装弹簧复位按钮无标记头

需要主体固定轴环以及触点主体

产品对照表

---

制造商产品编号 | 颜色 | 头的类型 | 库存号

ZB4BH02 | 黑色 | 锁定；推按松脱 – 黑色 | 381-015

ZB4BH03 | 绿色 | 锁定；推按松脱 – 红色 | 381-025

ZB4BH04 | 红色 | 锁定；推按松脱 – 绿色 | 381-021

| 白色 | 锁定；推按松脱 | 641-0188

ZB4BH4 | 红色 | 锁定；凸出式 | 641-0217

ZB4BH05 | 黄色 | 锁定；推按松脱 | 641-0194

ZB4BH06 | 蓝色 | 锁定；推按松脱 | 641-0201

制造商产品编号 | 库存号

---|---

ZB4BH02 | 381-015

ZB4BH03 | 381-025

ZB4BH04 | 381-021

ZB4BH01 | 641-0188

ZB4BH4 | 641-0217

ZB4BH05 | 641-0194

ZB4BH06 | 641-0201
