BA9s 灯、ZB4-B 一起使用所有锁头都需要固定套圈/灯座/触点组件，典型库存号 330-9760，还可选择 BA 灯（氖光灯、LED 或白炽灯，最大 2.4W） 不能与一体式 LED 灯块一起使用 ### Schneider Electric ZB4-B 和 XB4-B Harmony® 22mm 系列 模块化系列 22 mm 按钮和导向照明设备，带铬制圈。 按钮头自动保持在切口内的位置中。 自锁、抗振和三点固定。 提供预标记图例牌和空白标记牌。 使用标签软件自定义的图例，参见库存号 503-5023。 快速连接。 利用简单的夹紧安装，最多可以安装九个电气块。 独特的一体式 LED 专利技术，提供 100,000 个小时的抗振和抗电磁干扰运行。 工作温度范围 -25 至 +70°C。 所有按钮头都需要 22.3 mm 至 22.5 mm 直径的面板开口。

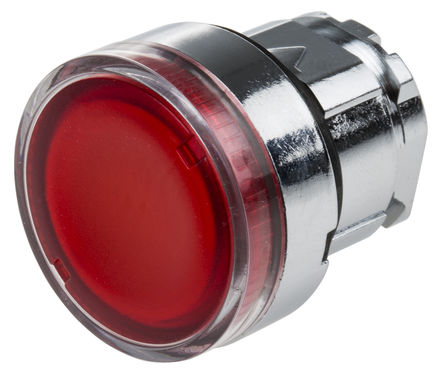

照明型按钮头，ZB4-B，Telemecanique Harmony
弹簧复位照明按钮用嵌入头
用于包含带整合式 LED 的照明块或BA9 白炽灯泡、氖灯或 LED 的照明块的主体
如果使用 LED 块，头的颜色应与 LED 一致
白炽灯泡头不能用于整合式 LED 主体
颜色 | 制造商 | 库存号
---|---|---
| 参考号 |
和带整合式 LED 的照明块共同使用 | |
白色 | ZB4-BW313 | 641-1030
绿色 | ZB4-BW333 | 641-1052
红色 | ZB4-BW343 | 641-1074
黄色 | ZB4-BW353 | 641-1096
蓝色 | ZB4-BW363 | 641-1119
与 BA9 白炽灯泡、氖灯或 LED | |
照明块共同使用 | |
白色 | ZB4-BW31 | 641-1024
绿色 | ZB4-BW33 | 641-1046
红色 | ZB4-BW34 | 641-1068
黄色 | ZB4-BW35 | 641-1080
蓝色 | ZB4-BW36 | 641-1103
无色 | ZB4-BW37 | 641-1125
