LED 和触点主体 XB4-BXB4-B 系列 LED 和触点主体。螺钉卡箍端子连接 ### 随附安装环、触点块和带一体式 LED 的照明块。### Schneider Electric ZB4-B 和 XB4-B Harmony® 22mm 系列 模块化系列 22 mm 按钮和导向照明设备，带铬制圈。 按钮头自动保持在切口内的位置中。 自锁、抗振和三点固定。 提供预标记图例牌和空白标记牌。 使用标签软件自定义的图例，参见库存号 503-5023。 快速连接。 利用简单的夹紧安装，最多可以安装九个电气块。 独特的一体式 LED 专利技术，提供 100,000 个小时的抗振和抗电磁干扰运行。 工作温度范围 -25 至 +70°C。 所有按钮头都需要 22.3 mm 至 22.5 mm 直径的面板开口。

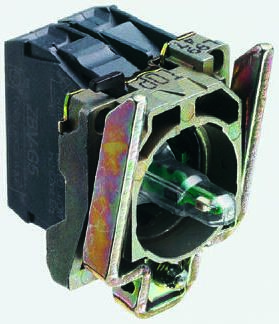

LED主体，XB4-B，Telemecanique Harmony
随附固定轴环、触点块和带整合式 LED 的照明块
选择指南
---
制造商参考号 | 电压 | 触点 | 颜色
ZB4-BW0B11 | 24V 交流/直流 | 1 常开 | 白色
ZB4-BW0B31 | 24V 交流/直流 | 1 常开 | 绿色
ZB4-BW0B51 | 24V 交流/直流 | 1 常开 | 黄色
ZB4-BW0B61 | 24V 交流/直流 | 1 常开 | 蓝色
ZB4-BW0B32 | 24V 交流/直流 | 1 常闭 | 绿色
ZB4-BW0B42 | 24V 交流/直流 | 1 常闭 | 红色
ZB4-BW0B33 | 24V 交流/直流 | 2 常开 | 绿色
ZB4-BW0B43 | 24V 交流/直流 | 2 常开 | 红色
ZB4-BW0B35 | 24V 交流/直流 | 1 常开和 1 常开 | 绿色
ZB4-BW0B45 | 24V 交流/直流 | 1 常开和 1 常闭 | 红色
ZB4-BW0B55 | 24v 交流/直流 | 1 常开和 1 常闭 | 黄色
ZB4-BW0G11 | 110-120V交流 | 1 常开 | 白色
ZB4-BW0G31 | 110-120V交流 | 1 常开 | 绿色
ZB4-BW0G41 | 110-120V交流 | 1 常开 | 红色
ZB4-BW0G51 | 110-120V交流 | 1 常开 | 黄色
ZB4-BW0G61 | 110-120V交流 | 1 常开 | 蓝色
ZB4-BW0M11 | 230-240V 交流 | 1 常开 | 白色
ZB4-BW0M31 | 230-240V 交流 | 1 常开 | 绿色
ZB4-BW0M41 | 230-240V 交流 | 1 常开 | 红色
ZB4-BW0M51 | 230-240V 交流 | 1 常开 | 黄色
ZB4-BW0M61 | 230-240V 交流 | 1 常开 | 蓝色
ZB4-BW0M32 | 230-240V 交流 | 1 常闭 | 绿色
ZB4-BW0M42 | 230-240V 交流 | 1 常闭 | 红色
ZB4-BW0M33 | 230-240V 交流 | 2 常开 | 绿色
ZB4-BW0M43 | 230-240V 交流 | 2 常开 | 红色
ZB4-BW0M15 | 230-240V 交流 | 1 常开和 1 常闭 | 白色
ZB4-BW0M35 | 230-240V 交流 | 1 常开和 1 常闭 | 绿色
ZB4-BW0M45 | 230-240V 交流 | 1 常开和 1 常闭 | 红色
ZB4-BW0M55 | 230-240V 交流 | 1 常开和 1 常闭 | 黄色
制造商参考号 | 库存号
---|---
24V 交流/直流 |
ZB4-BW0B11 | 641-0728
ZB4-BW0B31 | 641-0734
ZB4-BW0B40 | 641-0778
ZB4-BW0B51 | 641-0813
ZB4-BW0B61 | 641-0835
ZB4-BW0B32 | 641-0740
ZB4-BW0B42 | 641-0784
ZB4-BW0B33 | 641-0756
ZB4-BW0B43 | 641-0790
ZB4-BW0B35 | 641-0762
ZB4-BW0B45 | 641-0807
ZB4-BW0B55 | 641-0829
110-120V交流 |
ZB4-BW0G11 | 641-0841
ZB4-BW0G31 | 641-0857
ZB4-BW0G41 | 641-0863
ZB4-BW0G51 | 641-0879
ZB4-BW0G61 | 641-0885
ZB4-BW0M11 | 641-0891
ZB4-BW0M31 | 641-0914
230-240V 交流 |
ZB4-BW0M41 | 641-0958
ZB4-BW0M51 | 641-0992
ZB4-BW0M61 | 641-1018
ZB4-BW0M32 | 641-0920
ZB4-BW0M42 | 641-0964
ZB4-BW0M33 | 641-0936
ZB4-BW0M43 | 641-0970
ZB4-BW0M15 | 641-0908
ZB4-BW0M35 | 641-0942
ZB4-BW0M45 | 641-0986
ZB4-BW0M55 | 641-1002
