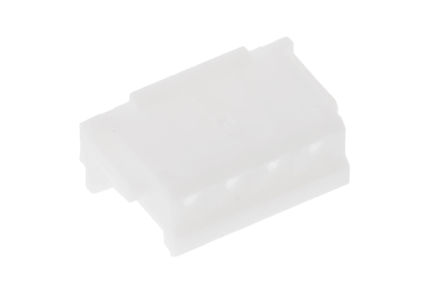

JST JAPAN SOLDERLESS TERMINALS ZHR-4 连接器外壳, ZH系列, 插座, 4 路, 1.5 mm, SZH-002T-P0.5 Crimp Contacts
1.5 mm ZH 系列外壳
1.5 mm 节距 JST ZH 外壳的设计可通过使用保留标枪提供触点锁定的目视确认。
### 注
有关 ZH 系列外壳的压接触点，请参见典型库存号 762-0759。
有关预接线触点，请参见典型库存号 820-1630。
### 认可
UL 认证 E60389
CSA 认证 LR20812
TUV 认证 R9351092
### 1.5 mm 线到板 - JST ZH 连接器
JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。
触点数 4
极性 Female
触点电镀 Tin
额定电压AC 50.0 V
额定电流 1 A
绝缘电阻 500 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 4
接触电阻 20 mΩ
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 50 V
安装方式 PCB
引脚数 4
封装 N/A
引脚间距 1.50 mm
长度 7.5 mm
宽度 3.4 mm
高度 3.4 mm
封装 N/A
引脚间距 1.50 mm
外壳颜色 White
颜色 Natural
触点材质 Brass
材质 Nylon
绝缘材质 Nylon
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ZHR-4 JST 日本压着端子 | 当前型号 | 当前型号 |
648004113322 伍尔特 | 类似代替 | ZHR-4和648004113322的区别 |
