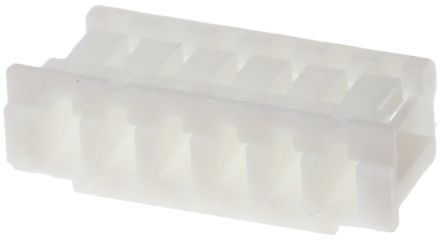

JST JAPAN SOLDERLESS TERMINALS ZHR-6 线至板连接器, ZH系列, 6 触点, 插座, 1.5 mm, 压接, 1 排
1.5 mm ZH 系列外壳
1.5 mm 节距 JST ZH 外壳的设计可通过使用保留标枪提供触点锁定的目视确认。
### 注
有关 ZH 系列外壳的压接触点，请参见典型库存号 762-0759。
有关预接线触点，请参见典型库存号 820-1630。
### 认可
UL 认证 E60389
CSA 认证 LR20812
TUV 认证 R9351092
### 1.5 mm 线到板 - JST ZH 连接器
JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。
触点数 6
极性 Female
触点电镀 Tin
额定电压AC 50.0 V
额定电流 1.00 A
绝缘电阻 5000 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 6
接触电阻 20.0 mΩ
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -25 ℃
安装方式 PCB
引脚数 6
封装 插座 P=1.5mm
引脚间距 1.50 mm
长度 10.5 mm
宽度 3.4 mm
高度 3.4 mm
封装 插座 P=1.5mm
引脚间距 1.50 mm
外壳颜色 White
颜色 Natural
触点材质 Brass
材质 Nylon
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
