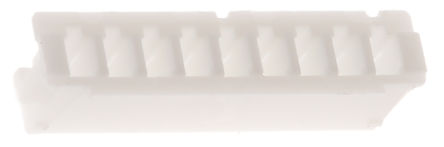

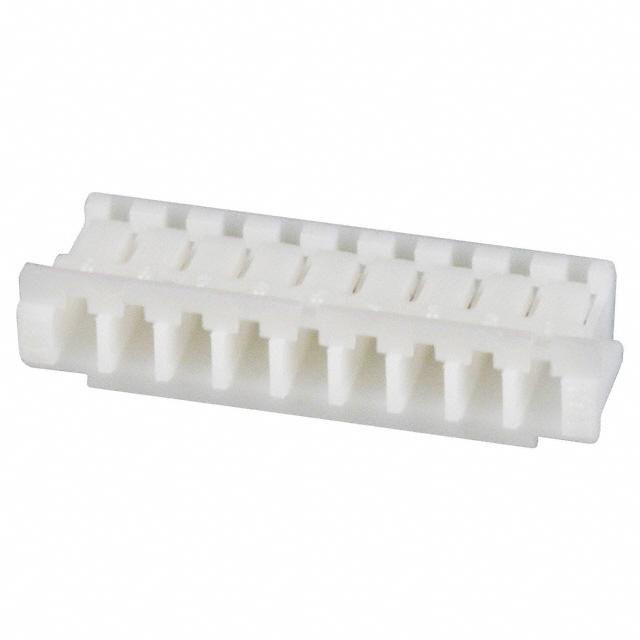

ZHR-9

JST JAPAN SOLDERLESS TERMINALS  ZHR-9  线至板连接器, ZH系列, 9 触点, 插座, 1.5 mm, 1 排

** ZH 系列**

ZH 连接器非常小巧，安装高度为 5.6 mm .220"，厚度仅为 3.5 mm .138"。外壳上的固定触点锁定片更加便于插入，同时触点中心的凹痕确保了与支柱接触可靠。

###

**特点和优势**

• 紧凑型、薄型设计 • 壳内带安装柱

• 可靠的触点结构

• 与 ZR 绝缘置换连接器兼容

触点 |

---|---

SZH-003T-P0.5 |

  线范围 | 0.032 → 0.08mm2，AWG #32 → 28

  材料，表面处理 | 磷青铜，镀锡

SZH-002T-P0.5 |

  线范围 | 0.08 → 0.13mm2，AWG #28 → 26

  材料，表面处理 | 磷青铜，镀锡

外壳 |

    尼龙 66 UL94V-0，自然色 白色 |

### 标准

E 60389 认可，LR20812、R9351092 认证
