ZXGD3009E6TA概述
ZXGD3009E6TA 编带
Low-Side Gate Driver IC Non-Inverting SOT-26
得捷:
IC GATE DRVR LOW-SIDE SOT26
立创商城:
低边 MOSFET 灌:2A 拉:2A
贸泽:
门驱动器 40V 2A Gate Driver High Speed 1A 10mA
e络盟:
MOSFET驱动器, 低压侧, 40V电源, 1A输出, 4ns延迟, SOT-26-6
艾睿:
Driver 2A 2-OUT Non-Inv Automotive 6-Pin SOT-26 T/R
安富利:
MOSFET DRVR 3A 1-OUT High Speed Non-Inv6-Pin SOT-26 T/R
Verical:
Driver 2A 2-OUT Non-Inv Automotive 6-Pin SOT-26 T/R
ZXGD3009E6TA中文资料参数规格
技术参数
上升/下降时间 210ns, 240ns
输出接口数 1
输出电压 7 V
输出电流 3 A
针脚数 6
耗散功率 200 mW
上升时间 290 ns
下降时间 235 ns
下降时间Max 240 ns
上升时间Max 210 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1100 mW
电源电压Max 40 V
封装参数
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
外形尺寸
封装 SOT-23-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

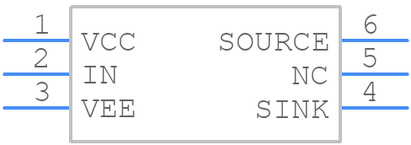

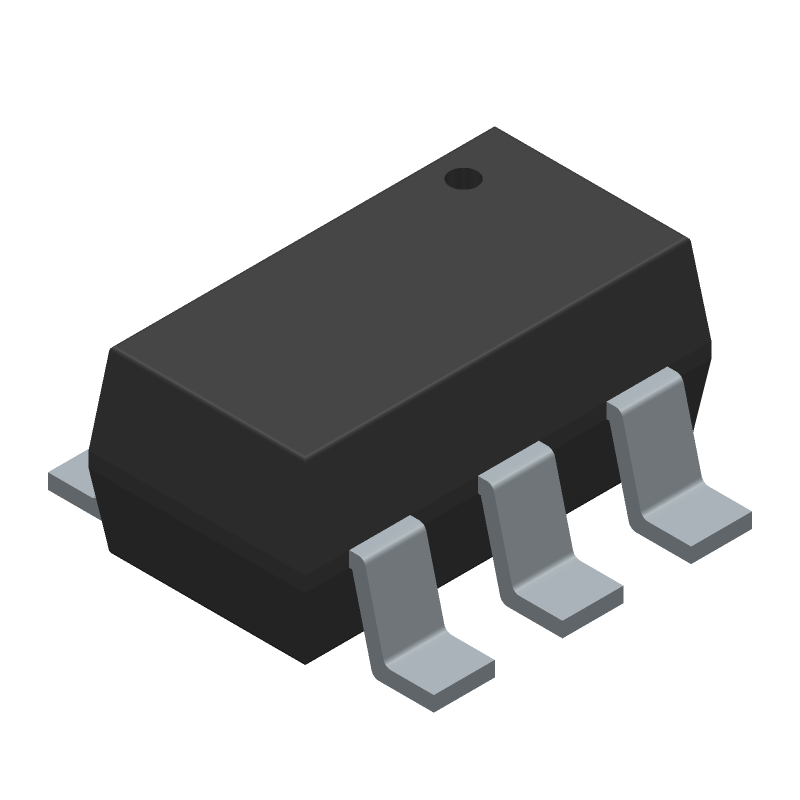

ZXGD3009E6TA引脚图与封装图
