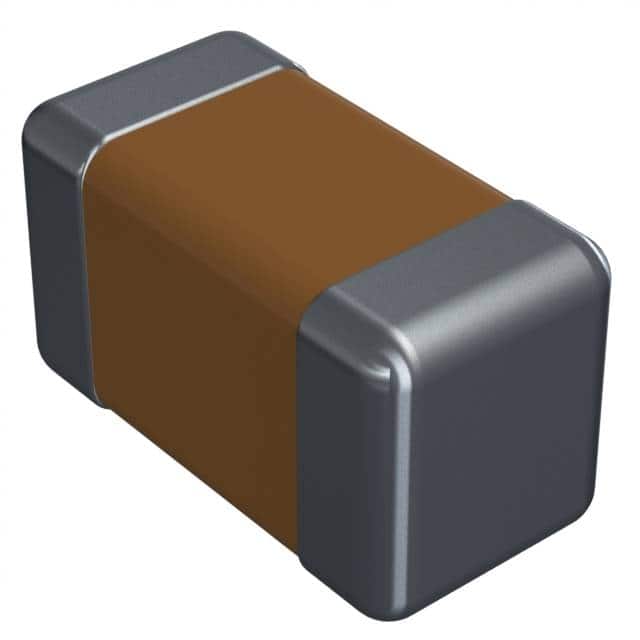

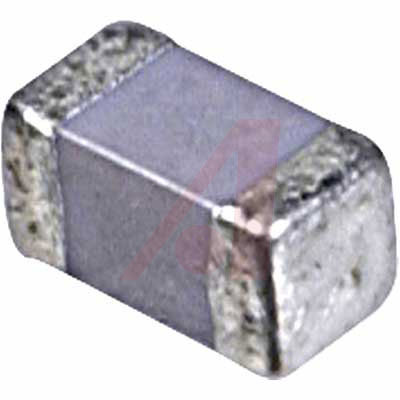

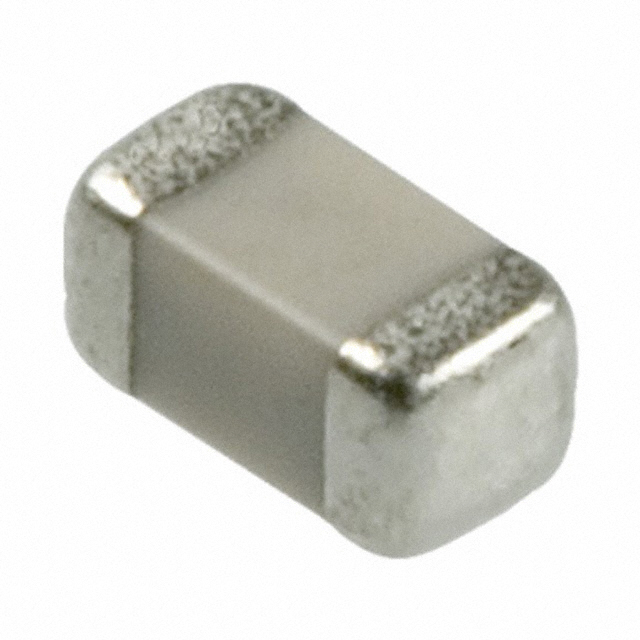

AVX 0603ZC224KAT2A 多层陶瓷电容器, 表面贴装, LT Series, 0.22 µF, ± 10%, X7R, 10 V, 0603 [1608 公制]
0603 MLCC 系列
X7R 配方称作温度稳定陶瓷，属于 EIA II 类材料，COG NPO 是最常用的温度补偿EIA I 类陶瓷材料
多层陶瓷器，-55°C 至 +125°C 时温度变化在 ±15% 内
电容变化为非线性
X7R 的电容会受电气工作条件的影响变化，如电压和频率
AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔
这些高电压芯片设计在高频时具有低 ESR
提供低噪声 X5R 型号
额定电压DC 10 V
工作电压 10 V
绝缘电阻 100 GΩ
电容 0.22 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 10 V
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
长度 1.6 mm
宽度 0.8 mm
高度 0.9 mm
封装公制 1608
封装 0603
厚度 0.034 in
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
温度系数 ±15 %
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
0603ZC224KAT2A AVX 艾维克斯 | 当前型号 | 当前型号 |
0603ZC224KAT4A 艾维克斯 | 类似代替 | 0603ZC224KAT2A和0603ZC224KAT4A的区别 |
0603ZC224KA72A 艾维克斯 | 类似代替 | 0603ZC224KAT2A和0603ZC224KA72A的区别 |
LD03ZC224KAB2A 艾维克斯 | 类似代替 | 0603ZC224KAT2A和LD03ZC224KAB2A的区别 |
