0201YC181KAT2A概述
AVX 0201YC181KAT2A 多层陶瓷电容器, 表面贴装, 180 pF, ± 10%, X7R, 16 V, 0201 [0603 公制]
多层陶瓷, EIA class II, X7R介质材料, 是一款温度稳定的陶瓷片式电容器. 这款多层器是一个整体式陶瓷块, 包含两组偏置, 交错平面电极延伸至陶瓷介质的两个相对表面. 电压与频率运行条件会影响X7R介质的电容值变化. X7R介质芯片的使用性覆盖了广泛的工业应用, 其中由施加的电压引起的已知电容值变化是可以接受的.
- .
- 电容值范围100pF至100µF
- .
- 可选外壳尺寸: EIA 0101, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 1825, 2220, 2225
- .
- 额定DC电压: 4V, 6.3V, 10V, 16V, 25V, 50V, 100V, 200V, 500V
- .
- 电容容差: ±5%, ±10%, ±20%
- .
- 可选镀镍Ni/锡Sn与镀金端子
- .
- 负载寿命: 125˚C, 1000h
- .
- 工作温度范围: -55˚C至125˚C
0201YC181KAT2A中文资料参数规格
技术参数
额定电压DC 16.0 V
绝缘电阻 100 GΩ
电容 180 pF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 16 V
封装参数
安装方式 Surface Mount
引脚数 2
封装 0201
外形尺寸
长度 600 µm
宽度 0.3 mm
高度 0.33 mm
封装 0201
物理参数
材质 X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 15000
制造应用 工业, Industrial, 通用, 电源管理, 便携式器材, Consumer Electronics, Power Management, 消费电子产品, Portable Devices
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

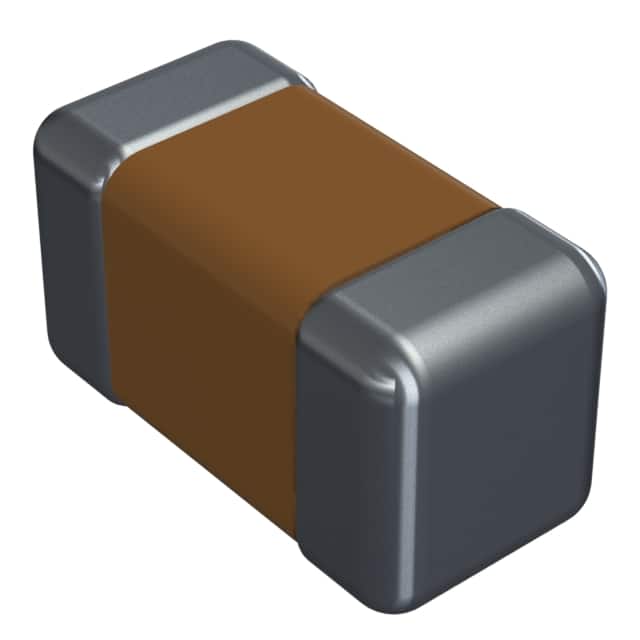

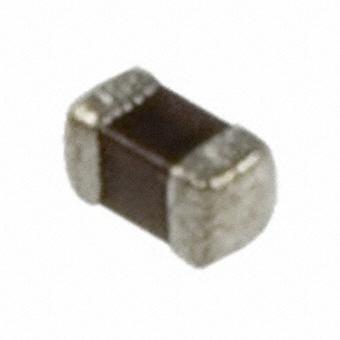

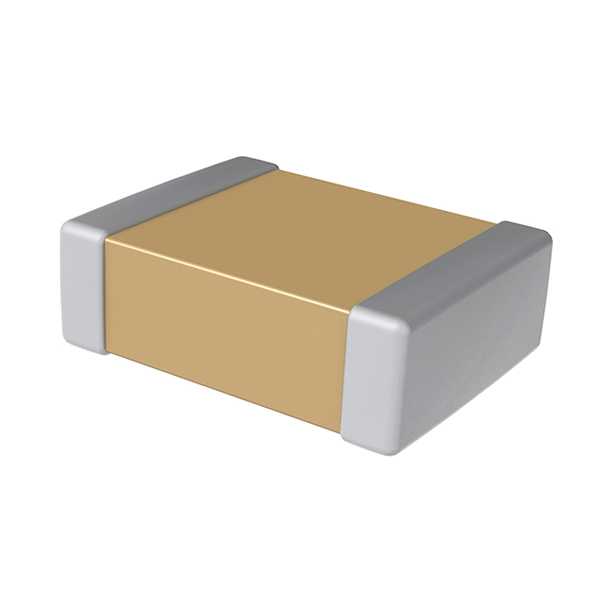

0201YC181KAT2A引脚图与封装图
