06031C222JAT2A参数规格_中文资料_数据手册PDF

06031C222JAT2A概述

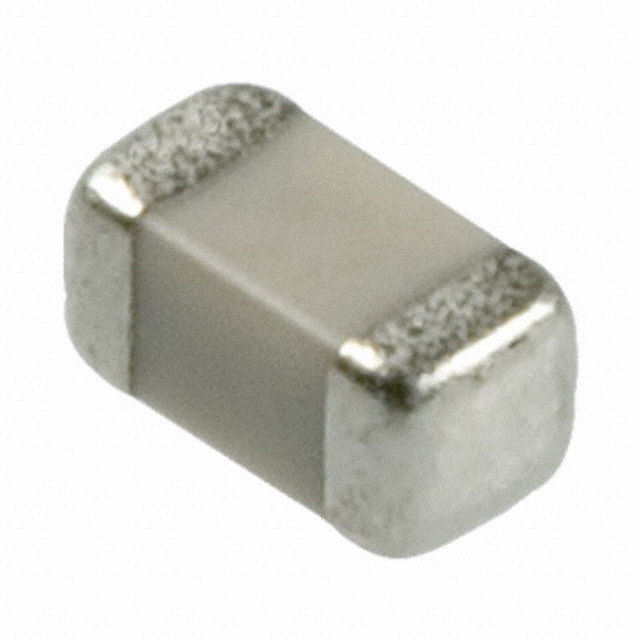

AVX 06031C222JAT2A 多层陶瓷电容器, 表面贴装, 2200 pF, ± 5%, X7R, 100 V, 0603 [1608 公制]

是一款表面安装 SMT多层陶瓷器, 带有镀镍与镀锡端子. X7R称为温度稳定性陶瓷, 属于EIA Class II材料. X7R是中等介电常数材料中最受欢迎的材料. 其电容温度变化在-55至125°C范围内为±15％. 这种电容变化是非线性的. X7R的电容变化受到电气工作条件的影响, 例如电压和频率. X7R介质芯片适合广泛的工业应用, 其中由施加的电压引起的已知电容变化是可以接受的.

.: 回流/波峰焊接方式

.: EIA II类介质

.: 低寄生性

.: 出色的EMI滤波功能

.: 标准产品

06031C222JAT2A中文资料参数规格

技术参数

额定电压DC 100 V

工作电压 100 V

绝缘电阻 100 GΩ

电容 2200 pF

容差 ±5 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1608

封装 0603

外形尺寸

长度 1.60 mm

宽度 810 µm

高度 0.9 mm

封装公制 1608

封装 0603

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 4000

制造应用 Industrial, 通用, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

06031C222JAT2A引脚图与封装图

在线购买06031C222JAT2A

型号： 06031C222JAT2A

制造商： AVX 艾维克斯

描述：AVX 06031C222JAT2A 多层陶瓷电容器, 表面贴装, 2200 pF, ± 5%, X7R, 100 V, 0603 [1608 公制]

立即咨询

替代型号06031C222JAT2A

型号/品牌	代替类型	替代型号对比
06031C222JAT2A AVX 艾维克斯	当前型号	当前型号
06031C222J4T2A 艾维克斯	完全替代	06031C222JAT2A和06031C222J4T2A的区别
06035C222KAT2A 艾维克斯	类似代替	06031C222JAT2A和06035C222KAT2A的区别
06031C222KAT2A 艾维克斯	类似代替	06031C222JAT2A和06031C222KAT2A的区别
