0251003.MXL概述

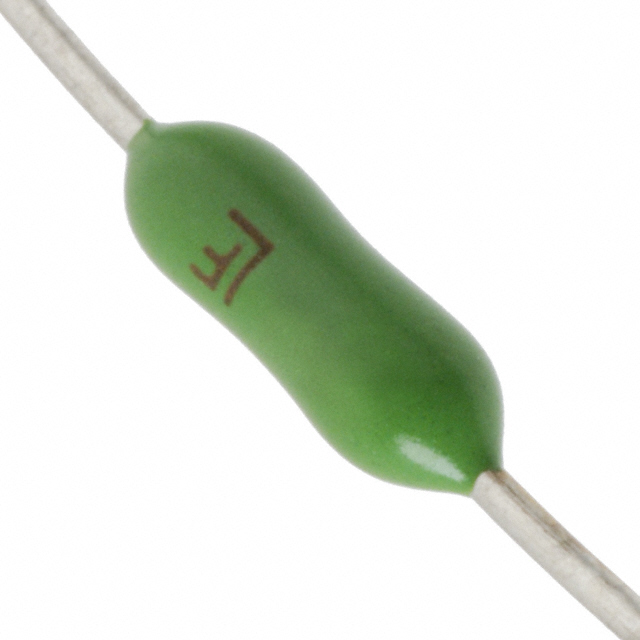

LITTELFUSE 0251003.MXL 管形保险丝

For subminiature circuit protection where short circuit currents may be as high as 300 amperes. Low resistance values, high-speed action, insulated terminations, encapsulated epoxy-coated body. Will withstand vibrations of 10-55 Hz per method 201 of MIL-STD-202, and of 55-2000 Hz at 10 Gs per method 204, test condition C, of MIL-STD-202, and shock of 100 Gs for 6 milliseconds per method 213, test condition I of MIL-STD-202.

.: *Operating Ambient Temperature:** –55°C to 125°C. At –55°C current carrying capacity is 110% of rating; at 25°C, 100% of rating; at 125°C, 80% of rating. Fuses will withstand an axial pull of 7 pounds. **Voltage Rating:** 125 V on 1⁄16-10 amps; 32 V on 12-15 amps. **Body Length:** 0.280". **Lead Length:** 1.50". **Body Diameter:** 0.095". **Lead Diameter:** 0.025" on 1⁄16-10 amps; 0.032 on 12-15 amps.

0251003.MXL中文资料参数规格

技术参数

额定电压DC 125 V

额定电压AC 125 V

额定电流 3 A

易燃性等级 UL 94 V-0

电阻 0.0295 Ω

电阻DC） 0.029 Ω

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 125 VDC

封装参数

安装方式 Through Hole

引脚数 2

封装 Axial Leaded

外形尺寸

长度 7.11 mm

直径 2.41 mm

封装 Axial Leaded

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2014/12/17

数据手册

0251003.MXL引脚图与封装图

在线购买0251003.MXL

型号： 0251003.MXL

制造商： Littelfuse 力特

描述：LITTELFUSE 0251003.MXL 管形保险丝

立即咨询

替代型号0251003.MXL

型号/品牌	代替类型	替代型号对比
0251003.MXL Littelfuse 力特	当前型号	当前型号
0251003.M 力特	完全替代	0251003.MXL和0251003.M的区别
0251003.MRT1L 力特	类似代替	0251003.MXL和0251003.MRT1L的区别
0251003.NRT1L 力特	类似代替	0251003.MXL和0251003.NRT1L的区别
