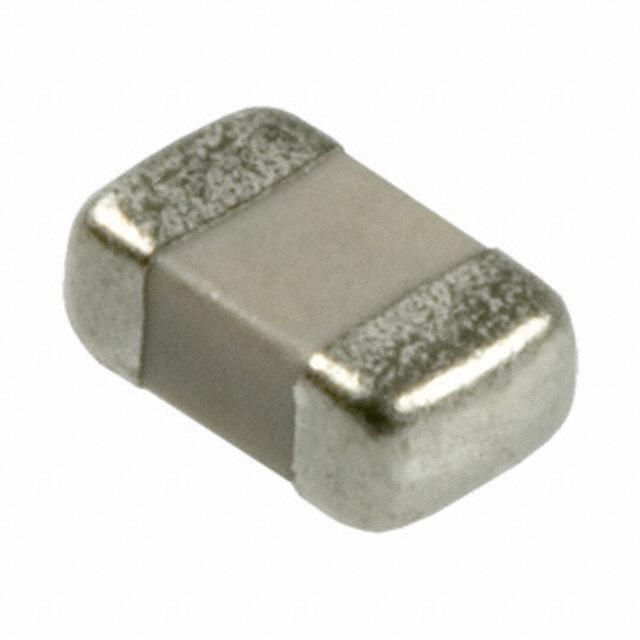

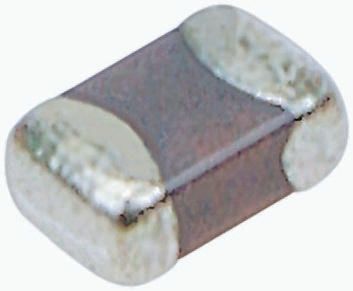

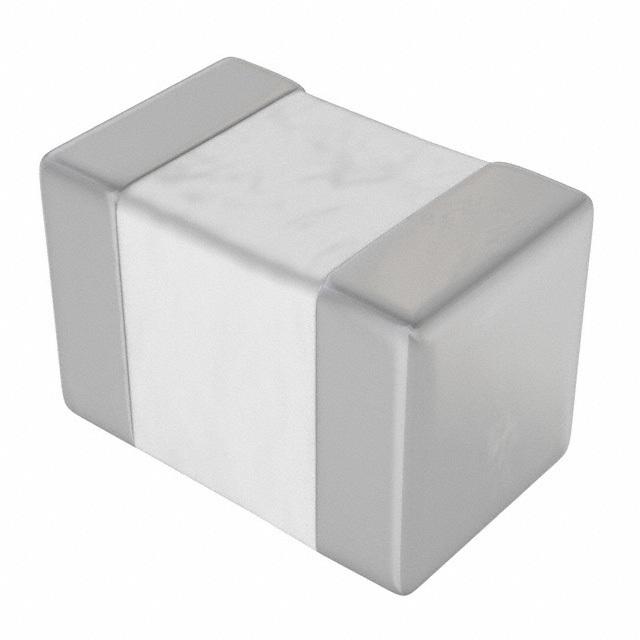

AVX 0805ZC684KAZ2A 多层陶瓷电容器, 表面贴装, FLEXITERM®, 0.68 µF, ± 10%, X7R, 10 V, 0805 [2012 公制]
0805 MLCC 系列
X7R 配方称作温度稳定陶瓷，属于 EIA II 类材料，COG NPO 是最常用的温度补偿EIA I 类陶瓷材料
多层陶瓷器，-55°C 至 +125°C 时温度变化在 ±15% 内
电容变化为非线性
AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔
这些高电压芯片设计在高频时具有低 ESR
提供低噪声 X5R 型号
提供薄型型号
### 0805 系列
镍挡层端接外覆镀锡 NiSn 层。应用包括移动电话、视频和调谐器设计，COG/NPO 是最受欢迎的温度补偿方案，EIA I 级陶瓷材料、X7R、X5R 方案称为温度稳定陶瓷且使用 EIA II 级材料；Y5V、Z5U 方案通用于有限温度范围，EIA II 级材料；这些特性十分适用于去耦应用。
额定电压DC 10.0 V
电容 0.68 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 10 V
安装方式 Surface Mount
引脚数 2

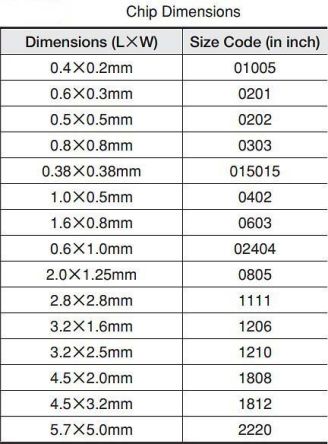

封装公制 2012
封装 0805
长度 2 mm
宽度 1.25 mm
高度 1.4 mm
封装公制 2012
封装 0805
材质 X7R/-55℃~+125℃
介质材料 Ceramic
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 2000
制造应用 便携式器材, Consumer Electronics, 电源管理, Power Management, 消费电子产品, 工业, Industrial, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
0805ZC684KAZ2A AVX 艾维克斯 | 当前型号 | 当前型号 |
0805ZC684KAT4A 艾维克斯 | 完全替代 | 0805ZC684KAZ2A和0805ZC684KAT4A的区别 |
0805ZC684KAT2A 艾维克斯 | 类似代替 | 0805ZC684KAZ2A和0805ZC684KAT2A的区别 |
CC0805KKX7R6BB684 国巨 | 功能相似 | 0805ZC684KAZ2A和CC0805KKX7R6BB684的区别 |
