09 18 514 7914概述

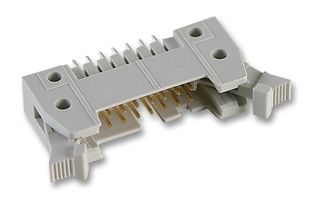

HARTING 09 18 514 7914 线至板连接器, 短锁定, SEK 18系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

The is a SEK 18 series 2.54mm 14-contact Male Shrouded Header with straight 2.9mm solder pins with short levers. PBT insulator and black or grey colour, tin over nickel plated copper alloy contacts.

.: PL 3 according to IEC 61076-4-113 50 mating cycles

.: UL94V-0 Flammability rating

09 18 514 7914中文资料参数规格

技术参数

触点数 14

极性 Male

触点电镀 Gold

额定电压DC 350 V

额定电压AC 350 V

额定电流 1 A

绝缘电阻 1 GΩ

排数 2

易燃性等级 UL 94 V-0

接触电阻 20 mΩ

拔插次数 100

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 37.4 mm

宽度 8.5 mm

高度 23.3 mm

引脚间距 2.54 mm

物理参数

颜色 Gray

触点材质 Brass

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买09 18 514 7914

型号： 09 18 514 7914

制造商： Harting Technology Group 哈丁电子

描述：HARTING 09 18 514 7914 线至板连接器, 短锁定, SEK 18系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

立即咨询

替代型号09 18 514 7914

型号/品牌	代替类型	替代型号对比
09 18 514 7914 Harting Technology Group 哈丁电子	当前型号	当前型号
5499374-2 泰科	功能相似	09 18 514 7914和5499374-2的区别
N3314-6202RB 3M	功能相似	09 18 514 7914和N3314-6202RB的区别
61201422021 伍尔特	功能相似	09 18 514 7914和61201422021的区别
