03-09-2041概述

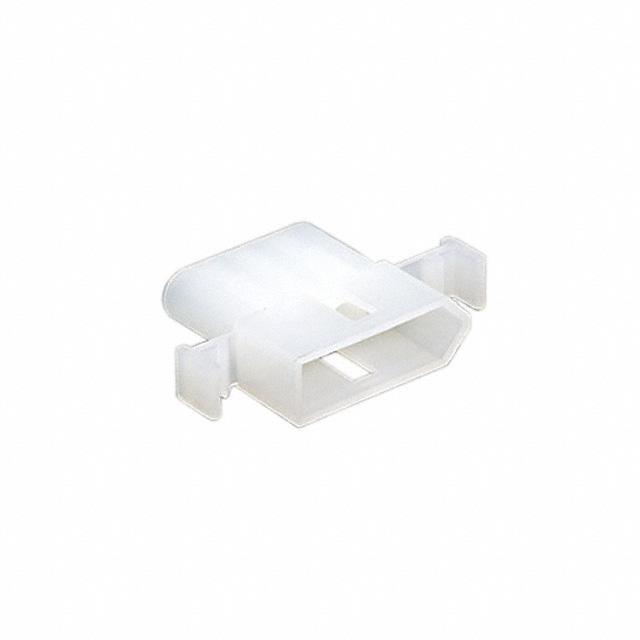

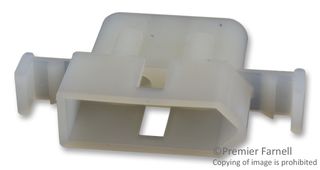

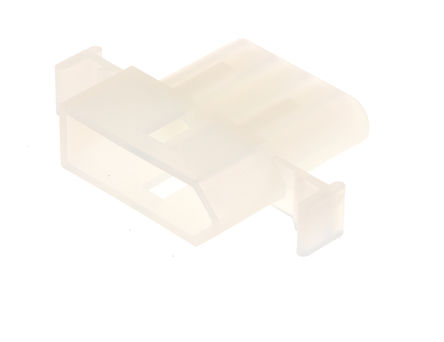

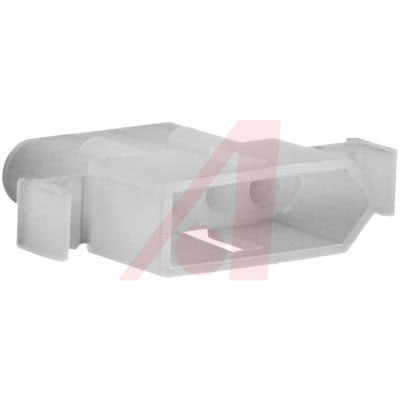

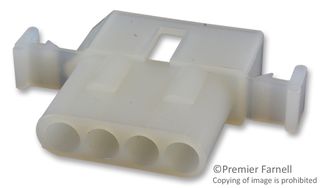

MOLEX  03-09-2041  连接器外壳, 单排, 标准安装耳, 1490系列, 插头, 4 路, 5.03 mm, 1189, 1190, 1434, 1973 Crimp Terminals

插头和插座,1490 系列

使用 1377 系列 pc 尾线母端子(典型库存号 679-4792)以及 1380 系列公端子(典型库存号 670-0260)

### 注

仅供参考,使用 1189、1190、1376、1381、1433、1434、1973、2151、2273、2870、2871、4272、4550、6271、6310、42477 和 42478 系列端子。 也与 3099 有罩印刷电路板配用。

### 2.36mm 直径标准 0.93 in. 引脚和插座系列


欧时:
### 插头和插座,1490 系列使用 1377 系列 pc 尾线母端子(典型库存号 679-4792)以及 1380 系列公端子(典型库存号 670-0260)### 注仅供参考,使用 1189、1190、1376、1381、1433、1434、1973、2151、2273、2870、2871、4272、4550、6271、6310、42477 和 42478 系列端子。 也与 3099 有罩印刷电路板连接器配用。### Molex 2.36mm 直径标准 .093" 引脚和插座系列### Molex 5219 系列 0.93in./2.36mm


贸泽:
Pin & Socket Connectors 4 CIRCUIT PLUG


e络盟:
连接器外壳, 单排, 标准安装耳, Standard .093"系列, 插头, 4 路, 5.03 mm


Allied Electronics:
Hsg; Panel Plug; 4 Cont; Crimp; 1490 Series; 0.198" Pin-Spng; Straight; Natural; 1 Rows


安富利:
Conn Housing PL 4 POS 5.03mm Crimp ST Bag


Chip1Stop:
Conn Housing PL 4 POS 5.03mm Crimp ST Bag


Newark:
# MOLEX  03-09-2041  Connector Housing, Single Row, Standard Mounting Ears, Standard .093" Series, Plug, 4 Positions


MASTER:
Conn Housing PL 4 POS 5.03mm Crimp ST Panel Mount Bag


Electro Sonic:
Conn Housing PL 4 POS 5.03mm Crimp ST Panel Mount Bag


03-09-2041中文资料参数规格
技术参数

触点数 4

极性 Male

额定电压AC 250 V

工作电压 250 V

额定电流 11 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Reviewed

电路数 1 ~ 15

易燃性等级 UL 94 V-2

针脚数 4

额定电流Max 11A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 250 V

封装参数

安装方式 Panel

引脚间距 5.03 mm

外形尺寸

宽度 25.4 mm

高度 25.4 mm

引脚间距 5.03 mm

物理参数

外壳颜色 Natural

颜色 Natural

材质 Nylon

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

制造应用 消费电子产品, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

HTS代码 8538906000

数据手册

在线购买03-09-2041
型号: 03-09-2041
制造商: Molex 莫仕
描述:MOLEX  03-09-2041  连接器外壳, 单排, 标准安装耳, 1490系列, 插头, 4 路, 5.03 mm, 1189, 1190, 1434, 1973 Crimp Terminals
