09140063001

Han E 模块6 个压接触点 模块被极化 使用压接工具（库存号 114-7706）和定位器（库存号 114-7920） 拔插件工具的库存号为 313-6613 接合次数 ≥500 ### 注Han EE 模块使用的触点与 Han E 相同 ### Harting Han-Modular### Harting Han® ModularHan-Modular 系列是插件系列，设计用于满足单个客户的特殊要求。 这些插件基于广受欢迎的 Han 大负荷连接器，考虑信号、电力和气动线路需要同一个连接器时，可提供灵活性， 一些插件“模块”可以容纳在模块“框架”中，反过来，也可以安装到标准 Harting 外壳中，这取决于选择。 根据选择，这些模块化“框架”可以容纳多达 6 个插件模块。 该系统由插入模块及其安装框架组成。 反过来，这些也可以安装至 Han® 外壳。 一个连接器组件中，该系统允许多种插入配置。 必要时，在这些系列页中详细说明压接触点工具，包括较早期的专用工具系列页中更全面的有关工具的综合信息。 引导保护性接地 在相同的铰接框架中安装公和母模块 极化正确的配接 无需工具从框架中插入或移出模块 一个连接器中的电源、信号和气动接点 框架上的字母标记，用于确保正确配接。 "A-F" 仅与 "a-f" 接合，且这两种类型必须用于配接连接器 **注意：**在此描述标准 Harting 系列 6B、10B、16B 和 24B（RS 系列 5、6、7 和 8）中的护罩和外壳，仅用于参考。 选择恰当的护罩和/或外壳来自于更早期页码中相关的系列。 警告 * 这些连接器在电力负载下不应该接合或解开。 排列在一条线路中的相同或不同类型的连接器应该被极化，以防止出现错误连接的可能性。

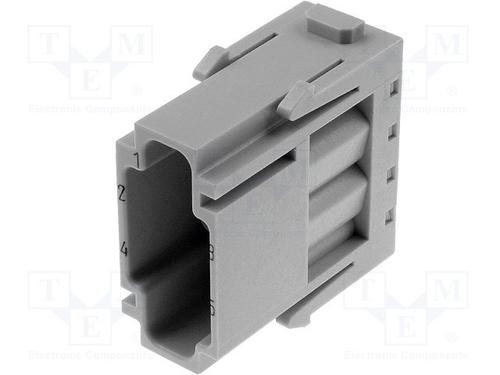

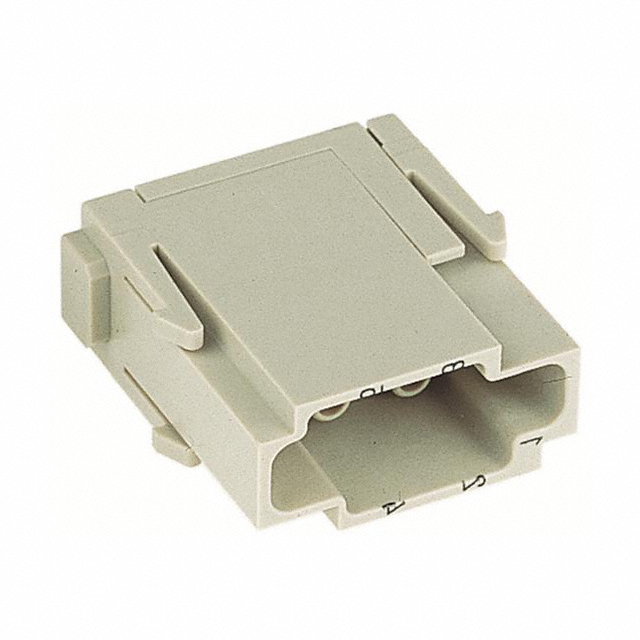

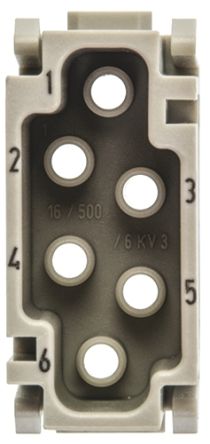

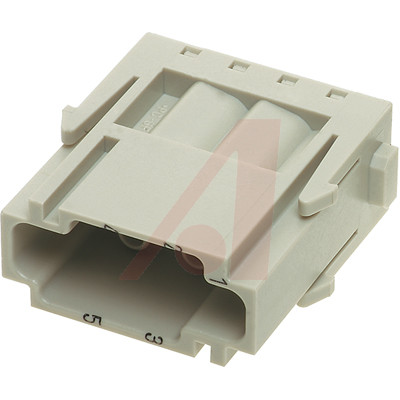

Han E 模块

6 个压接触点

模块被极化

使用压接工具（库存号 114-7706）和定位器（库存号 114-7920）

拔插件工具的库存号为 313-6613

接合次数 ≥500

### 注

Han EE 模块使用的触点与 Han E 相同

### Harting Han® Modular

Han-Modular 系列是由插件模块和框架组成的系统，可在其中安装插件模块。它们反过来可安装到标准 Han® 外壳。该系统允许在一个组件中进行各种插件配置。Han-Modular 系统设计满足个人客户的特定要求，当解决方案需要一个连接器，在考虑信号、电源和气动管路的连接时，可提供灵活性。

欧时:
Harting Han-Modular 系列 6 路 公插 RJ45-Rangierfeld 09140063001

得捷:
MODULE MALE 6POS CRIMP

艾睿:
Conn Rectangular M 6 POS Crimp ST Panel Mount

Allied Electronics:
Han E Module; Male Insert; 6 contacts; 500 volts; 16 Amps

TME:
Connector: HAN; module; male; Han Modular E; PIN:6; w/o contacts

Verical:
Conn Rectangular M 6 POS Crimp ST Panel Mount

Newark:
# HARTING  09140063001  Heavy Duty Connector Insert, Pin Module, Less Contacts, Han-Modular E Series, Plug, 6 Contacts
