09675156715概述

D-sub 密封式连接器，用于焊接到电线上。D-sub 密封式连接器，3 级，触点采用铜合金制造。随附后面的塑料安装板。 4-40 UNC 插件。金属外壳。保护指标：IP67。参照号 Harting | | ---|---|--- 公连接器 | 母连接器 | 触点数 09 67 509 7615 | 09 67 509 6715 | 9 09 67 515 7615 | 09 67 515 6715 | 15 09 67 525 7615 | 09 67 525 6715 | 25 ### 认可 MIL-C-24308, DIN 41652 et CECC 75.01-802.### 标准 MIL-C-24308、DIN 41652 和 CECC 75.01-802。### 防水 IP67### 防水 IP67 "D"适合于军事应用、工业应用或者商业应用和计算机接口连接等等

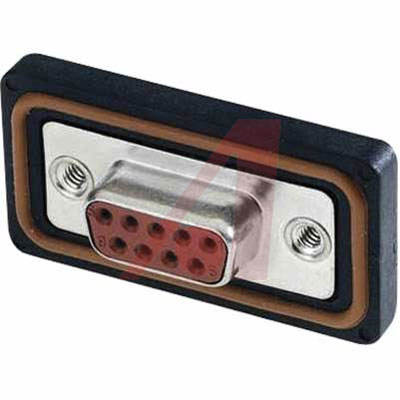

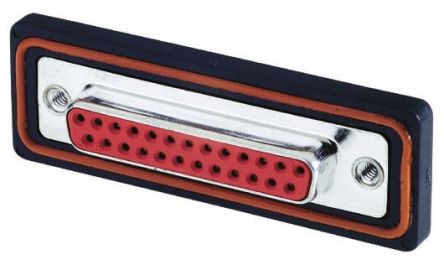

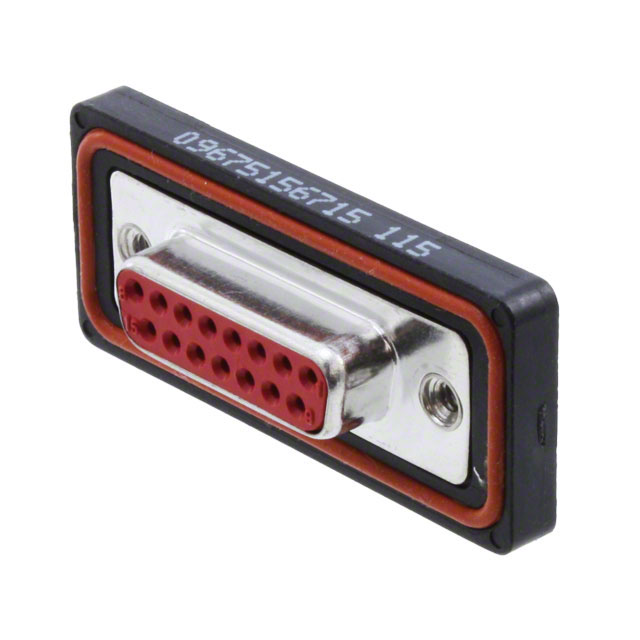

D-sub 密封式，用于焊接到电线上。

D-sub 密封式连接器，3 级，触点采用铜合金制造。

随附后面的塑料安装板。

4-40 UNC 插件。

金属外壳。

保护指标：IP67。

参照号 Harting | |

---|---|---

公连接器 | 母连接器 | 触点数

09 67 509 7615 | 09 67 509 6715 | 9

09 67 515 7615 | 09 67 515 6715 | 15

09 67 525 7615 | 09 67 525 6715 | 25

### 标准

MIL-C-24308、DIN 41652 和

CECC 75.01-802。

### 认可

MIL-C-24308, DIN 41652 et

CECC 75.01-802.

09675156715中文资料参数规格

技术参数

触点数 15

额定电流 5 A

排数 2

针脚数 15

额定电流Max 5 A

封装参数

安装方式 Through Hole

外形尺寸

长度 48.3 mm

宽度 14.5 mm

高度 21 mm

物理参数

触点材质 Copper Alloy

工作温度 -25℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买09675156715

型号： 09675156715

制造商： Harting Technology Group 哈丁电子

描述：D-sub 密封式连接器，用于焊接到电线上。 D-sub 密封式连接器，3 级，触点采用铜合金制造。随附后面的塑料安装板。 4-40 UNC 插件。金属外壳。保护指标：IP67。参照号 Harting | | ---|---|--- 公连接器 | 母连接器 | 触点数 09 67 509 7615 | 09 67 509 6715 | 9 09 67 515 7615 | 09 67 515 6715 | 15 09 67 525 7615 | 09 67 525 6715 | 25 ### 认可 MIL-C-24308, DIN 41652 et CECC 75.01-802. ### 标准 MIL-C-24308、DIN 41652 和 CECC 75.01-802。 ### 防水 IP67 ### 防水 IP67 "D" 适合于军事应用、工业应用或者商业应用和计算机接口连接等等
