PNP 晶体管，40 至 50V，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -60V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −45V 集电极连续输出电流ICCollector CurrentIC| -800mA/-0.8A 截止频率fTTranstion FrequencyfT| 100MHz 直流电流增益hFEDC Current GainhFE| 160~400 管压降VCE（sat）Collector-Emitter SaturationVoltage| -1.5V 耗散功率PcPoWer Dissipation| 350mW/0.35W Description & Applications| PNP General Purpose Amplifier This device is designed for general purpose amplifier and switching applications at currents to 500 mA. Sourced from Process 63. 描述与应用| PNP通用放大器 这个装置是专为通用放大器和开关应用电流为500 mA。来源于工艺63
频率 100 MHz
额定电压DC -45.0 V
额定电流 -800 mA

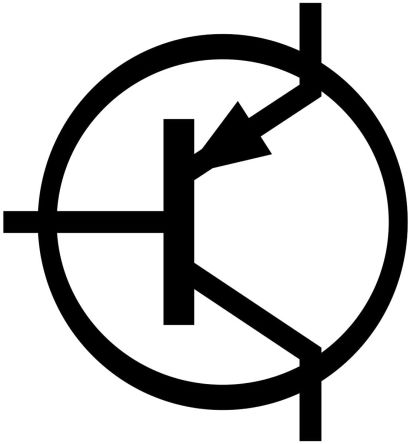

极性 PNP, P-Channel
耗散功率 350 mW
增益频宽积 100 MHz
击穿电压集电极-发射极 45 V
最小电流放大倍数hFE 160
最大电流放大倍数hFE 400
额定功率Max 350 mW
直流电流增益hFE 160
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350 mW
安装方式 Surface Mount
引脚数 3

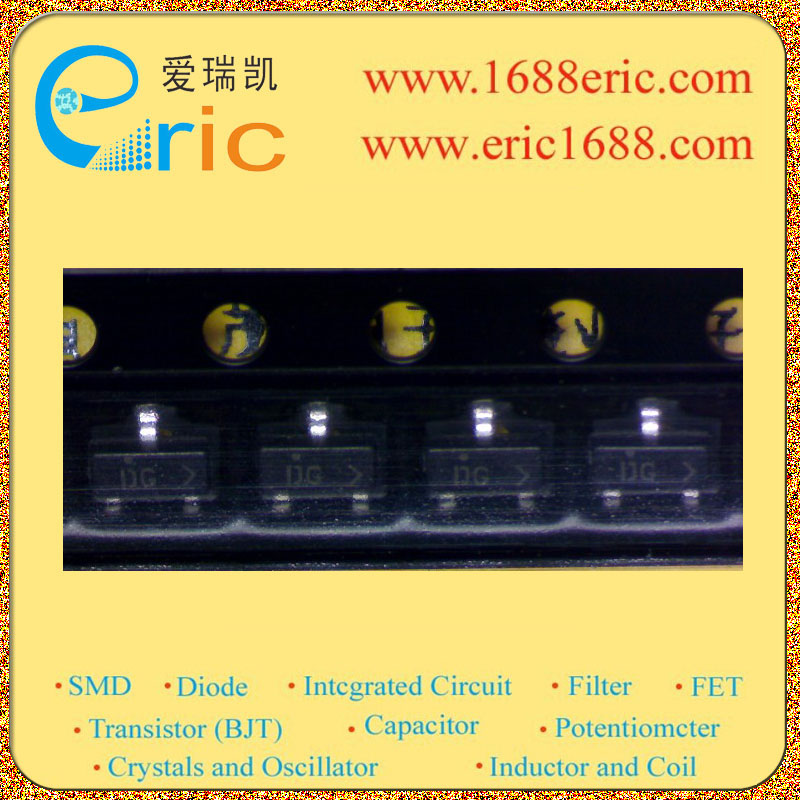

封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
重量 0.0009598015184 kg
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
BCW68G Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
BC80725MTF 飞兆/仙童 | 类似代替 | BCW68G和BC80725MTF的区别 |
BCW68GLT1G 安森美 | 功能相似 | BCW68G和BCW68GLT1G的区别 |
BCW68HTA 美台 | 功能相似 | BCW68G和BCW68HTA的区别 |
