CD4050BNSR

CD4050BNSR图片1
CD4050BNSR图片2
CD4050BNSR图片3
CD4050BNSR图片4
CD4050BNSR图片5
CD4050BNSR图片6
CD4050BNSR图片7
CD4050BNSR图片8
CD4050BNSR图片9
CD4050BNSR图片10
CD4050BNSR图片11
CD4050BNSR图片12
CD4050BNSR图片13
CD4050BNSR图片14
CD4050BNSR图片15
CD4050BNSR图片16
CD4050BNSR图片17
CD4050BNSR概述

4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V

4000 系列反相器和缓冲器,Texas Instruments

Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器

### 4000 CMOS 逻辑系列,Texas Instruments

CMOS 系列设备

宽工作电压范围:3 至 18V


得捷:
IC BUFFER NON-INVERT 18V 16SO


立创商城:
CD4050BNSR


德州仪器TI:
6-ch, 3-V to 18-V buffers


欧时:
### 4000 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器### 4000 CMOS 逻辑系列,Texas InstrumentsCMOS 系列设备 宽工作电压范围:3 至 18V


贸泽:
缓冲器和线路驱动器 Hex Non-Inverting


e络盟:
TEXAS INSTRUMENTS  CD4050BNSR  Buffer / Converter, Non-Inverting, 3 V to 18 V, SOP-16


艾睿:
Buffer/Converter 6-CH Non-Inverting Push-Pull CMOS 16-Pin SOP T/R


安富利:
Buffer/Converter 6-CH Non-Inverting CMOS 16-Pin SOP T/R


Chip1Stop:
Buffer/Converter 6-CH Non-Inverting CMOS 16-Pin SOP T/R


Verical:
Buffer/Converter 6-CH Non-Inverting Push-Pull CMOS 16-Pin SOP T/R


Newark:
# TEXAS INSTRUMENTS  CD4050BNSR  Buffer / Converter, Non-Inverting, 3 V to 18 V, SOP-16


DeviceMart:
IC BUFF/CONVERTER HEX 16SOP


Win Source:
IC BUFF/CONVERTER HEX 16SO


CD4050BNSR中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

通道数 6

针脚数 16

位数 6

传送延迟时间 140 ns

电压波节 5.00 V, 10.0 V, 15.0 V

输出电流驱动 -609 µA

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

长度 10.5 mm

宽度 5.6 mm

高度 1.85 mm

封装 SOP-16

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

CD4050BNSR引脚图与封装图
CD4050BNSR引脚图
CD4050BNSR封装图

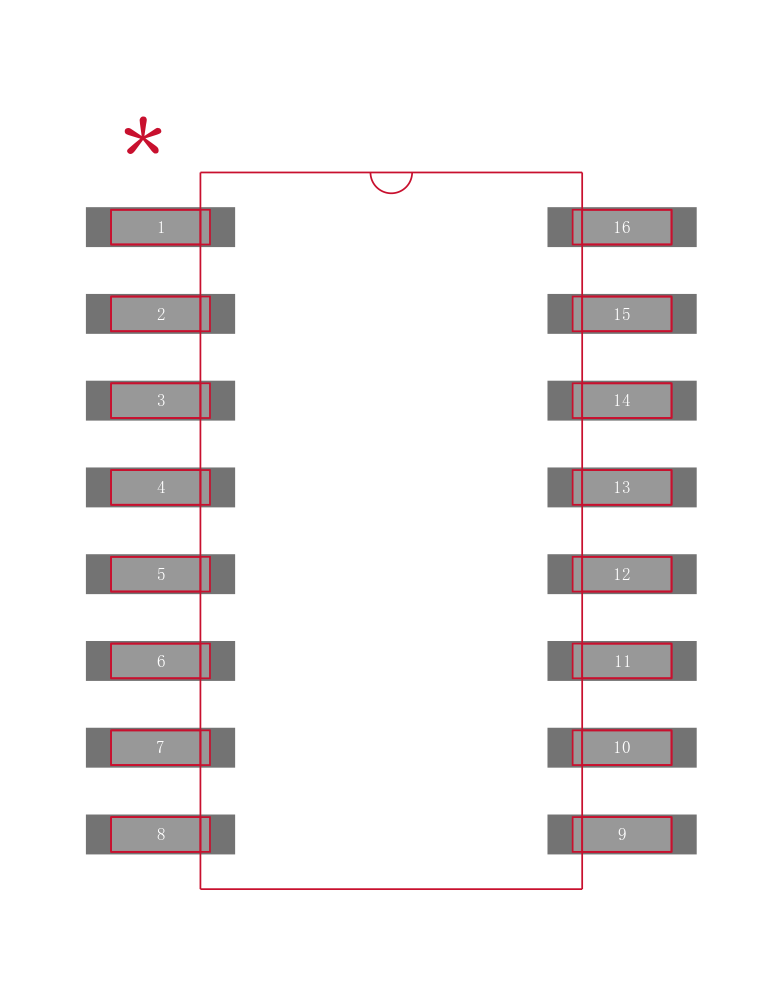

CD4050BNSR封装焊盘图
在线购买CD4050BNSR
型号: CD4050BNSR
制造商: TI 德州仪器
描述:4000 系列反相器和缓冲器,Texas Instruments Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列反相器和缓冲器 ### 4000 CMOS 逻辑系列,Texas Instruments CMOS 系列设备 宽工作电压范围:3 至 18V
替代型号CD4050BNSR
型号/品牌 代替类型 替代型号对比

CD4050BNSR

TI 德州仪器

当前型号

当前型号

CD4050BDR

德州仪器

完全替代

CD4050BNSR和CD4050BDR的区别

CD4050BD

德州仪器

完全替代

CD4050BNSR和CD4050BD的区别

CD4050BF

德州仪器

完全替代

CD4050BNSR和CD4050BF的区别
