CD4070BPWR

CD4070BPWR图片1
CD4070BPWR图片2
CD4070BPWR图片3
CD4070BPWR图片4
CD4070BPWR图片5
CD4070BPWR图片6
CD4070BPWR图片7
CD4070BPWR图片8
CD4070BPWR图片9
CD4070BPWR概述

CMOS四路异或及异或非门 CMOS Quad Exclusive-OR and Exclusive-NOR Gate

XOR(异或) IC 4 通道 - 14-TSSOP


得捷:
IC GATE XOR 4CH 2-INP 14TSSOP


立创商城:
CD4070BPWR


德州仪器TI:
4-ch, 2-input, 3-V to 18-V XOR exclusive OR gates


贸泽:
Logic Gates Quad Exclusive


艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Chip1Stop:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Verical:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Win Source:
XOR Exclusive OR IC 4 Channel 14-TSSOP


CD4070BPWR中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 4

位数 4

传送延迟时间 280 ns

电压波节 5.00 V, 10.0 V, 15.0 V

静态电流 20.0 nA

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CD4070BPWR引脚图与封装图

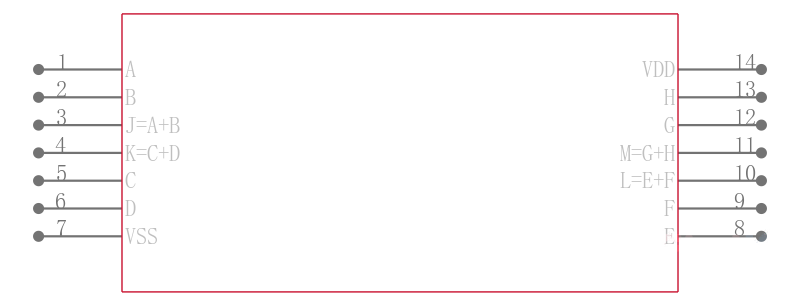

CD4070BPWR引脚图
CD4070BPWR封装图
CD4070BPWR封装焊盘图
在线购买CD4070BPWR
型号: CD4070BPWR
制造商: TI 德州仪器
描述:CMOS四路异或及异或非门 CMOS Quad Exclusive-OR and Exclusive-NOR Gate
替代型号CD4070BPWR
型号/品牌 代替类型 替代型号对比

CD4070BPWR

TI 德州仪器

当前型号

当前型号

CD4070BPWRE4

德州仪器

完全替代

CD4070BPWR和CD4070BPWRE4的区别

CD4070BPW

德州仪器

类似代替

CD4070BPWR和CD4070BPW的区别

CD4070BPWRG4

德州仪器

类似代替

CD4070BPWR和CD4070BPWRG4的区别
