KLB 1概述

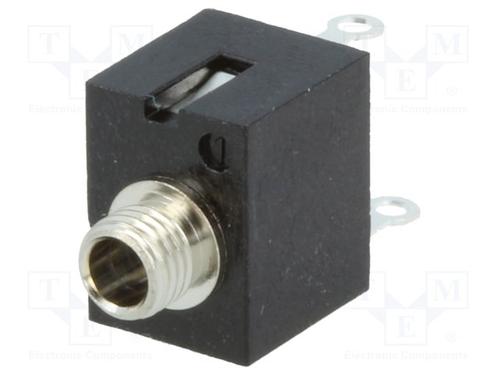

LUMBERG KLB 1 手机音频连接器, 插座, 2.5 mm, 2 触点, 底板安装, 金属主体, 镀银触芯
The is a 2-pole Mono Audio Connector with break contact and solder eyes for back side mounting. UL94V-2 flame-rated polycarbonate insulating body, silver-plated contacts. The mono jack socket is suitable for use with KLS 1 and KLS 10 jack plugs. Designed according to JIS C 6560 JC25P2B standards.
- .
- 5 to 20N Insertion force
- .
- 4 to 20N Withdrawal force
- .
- >=5000 Mating cycles
- .
- * 0.5A Current rating
- .
- 34VAC/DC Voltage rating
- .
- >=100MR Insulation resistance
KLB 1中文资料参数规格
技术参数
触点数 2
极性 Male
触点电镀 Silver
额定电压AC 34.0 V
额定电流 1.00 A
绝缘电阻 1 GΩ
方向 Straight
接触电阻 20.0 mΩ
拔插次数 5000
额定电流Max 0.5 A
工作温度Max 70 ℃
工作温度Min -20 ℃
接触电阻Max 20 mΩ
封装参数
安装方式 Chassis, Solder
引脚数 3
外形尺寸
高度 9.6 mm
物理参数
颜色 Black
触点材质 Brass
其他
包装方式 Bulk
制造应用 工业, Audio, 音频, Industrial
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
