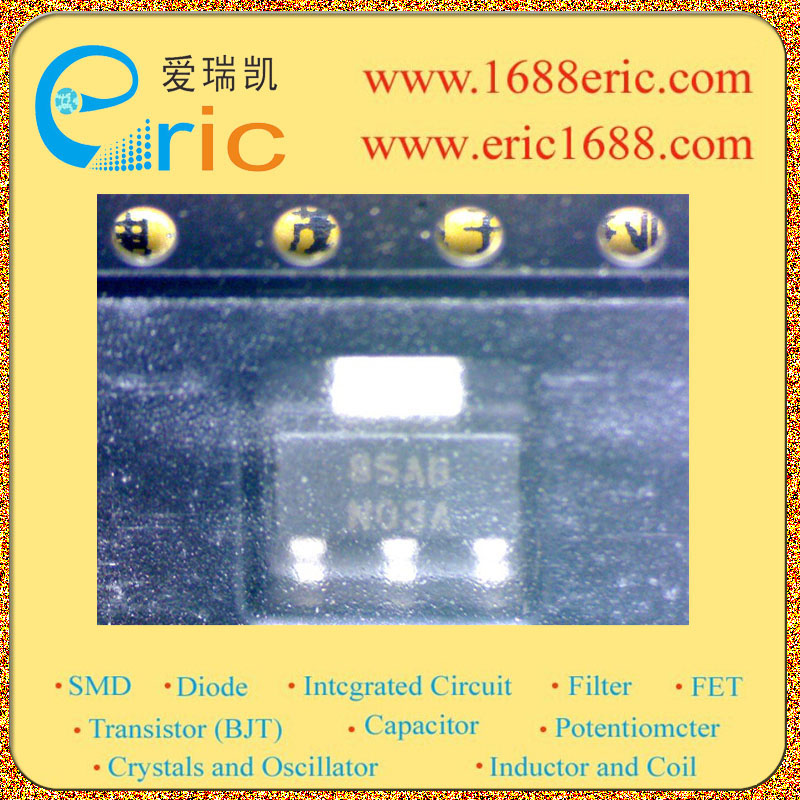

TEXAS INSTRUMENTS LM1117MP-ADJ 电压稳压器, LDO, 可调, 2.6V至15V输入, 1.2V压差, 1.25V至13.8V/0.8A输出, SOT-223-3
电路数量Number of Regulators| 1 \---|--- 输入电压VINVoltage - Input| 20V 输出电压VOUTVoltage - Output| 可调/adj 输出电流IoCurrent - Output| 800mA/0.8A 最大压降VDOVoltage - Dropout| 1.2V 带使能脚EN/CEON/OFF功能With Enable Pin| 无 No 最大耗散功率PdPower dissipation| Description & Applications| 800mA Low-Dropout Linear Regulator ；•Space Saving SOT-223 and LLP Packages •Current Limiting and Thermal Protection • Output Current 800mA • Line Regulation 0.2% Max •Load Regulation 0.4% Max • Temperature Range — LM1117 0˚C to 125˚C — LM1117I −40˚C to 125˚C • Post Regulator for Switching DC/DC Converter •High Efficiency Linear Regulators • Battery Charger • Battery Powered Instrumentation 描述与应用| 800mA低压降线性稳压器;•节省空间的SOT-223和LLP封装 •电流限制和热保护 •输出电流800mA 线路调整率0.2％（最大值） •负载调整率0.4％（最大值） •温度范围 - LM11170˚C至125˚C - LM1117I-40˚C至125˚C •后稳压开关DC/ DC转换器 •高效率线性稳压器 •电池充电器 •电池供电的仪器
电源电压DC 40.0V max
额定电流 800 mA
输出接口数 1
输出电压 1.25V ~ 13.8V
输出电流 800 mA
针脚数 3
静态电流 5.00 mA
跌落电压 1.2 V
输入电压Max 15 V
输入电压Min 2.6 V
输出电压Max 13.8 V
输出电压Min 1.25 V
输出电流Max 0.8 A
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 ±1 %
安装方式 Surface Mount
引脚数 3
封装 SOT-223-4
封装 SOT-223-4
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM1117MP-ADJ TI 德州仪器 | 当前型号 | 当前型号 |
LM1117T-ADJ 德州仪器 | 完全替代 | LM1117MP-ADJ和LM1117T-ADJ的区别 |
LM1117S-ADJ 德州仪器 | 完全替代 | LM1117MP-ADJ和LM1117S-ADJ的区别 |
LM1117IMPX-ADJ/NOPB 德州仪器 | 类似代替 | LM1117MP-ADJ和LM1117IMPX-ADJ/NOPB的区别 |
