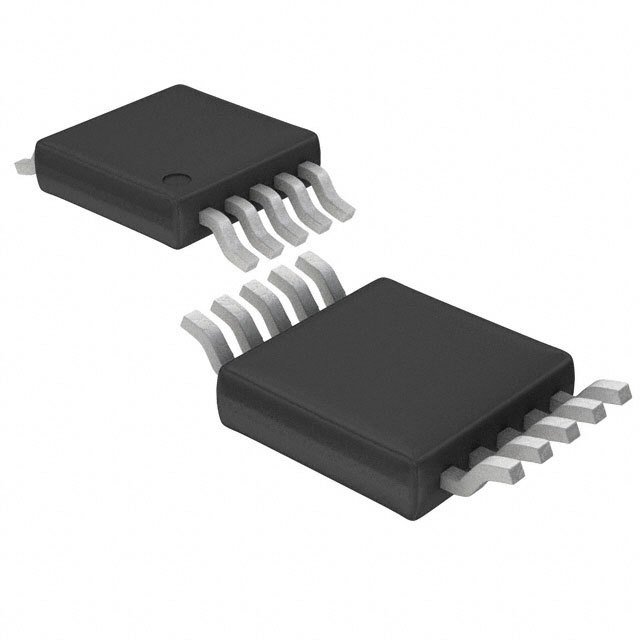

LT1995CMS#PBF图片1

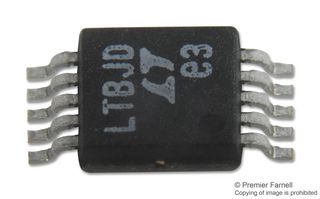

LT1995CMS#PBF图片2

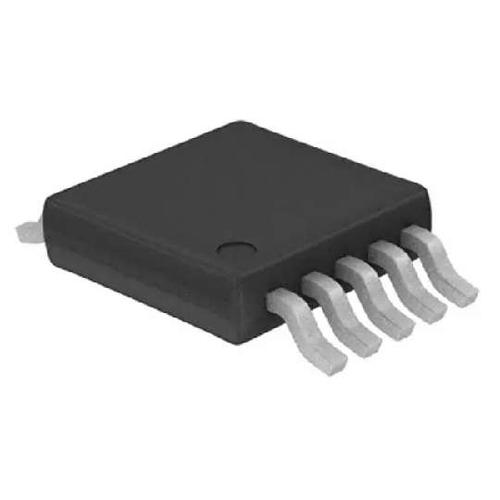

LT1995CMS#PBF图片3
LT1995CMS#PBF图片4
LT1995CMS#PBF图片5
LT1995CMS#PBF图片6
LT1995CMS#PBF图片7
LT1995CMS#PBF图片8
LT1995CMS#PBF概述

LINEAR TECHNOLOGY  LT1995CMS#PBF  可编程/可变增益放大器, 1 放大器, 1个放大器, 32 MHz, -40 °C, 85 °C, ± 2.5V 至 ± 15V

The is a 32MHz high speed gain selectable Amplifier with excellent DC performance. Gains from -7 to 8 with a gain accuracy of 0.2% can be achieved using no external components. The device is particularly well suited for use as a difference amplifier, where the excellent resistor matching results in a typical common mode rejection ratio of 79dB or more. The amplifier is a single gain stage design similar to the LT1363 and features superb slewing and settling characteristics. Input offset of the internal operational amplifier is less than 2.5mV and the slew rate is 1000V/µs. The output can drive a 150R load to ±2.5V on ±5V supplies, making it useful in cable driver applications. The temperature coefficient of the resistors is typically -30ppm/°C. The resistors are extremely linear with voltage, resulting in a gain non-linearity of 10ppm. The LT1995 is fully specified at ±2.5, ±5 and ±15V supplies.

.
Internal gain setting resistors
.
Pin configurable as a difference amplifier, inverting and non-inverting amplifier
.
Difference amplifier 1 to 7 gain range, >65dB CMRR
.
Non-inverting amplifier 1 to 8 gain range
.
Inverting amplifier -1 to -7 gain range
.
<0.2% Gain error
.
1000V/µs Slew rate
.
2.5mV Maximum operational amplifier input offset voltage
.
9mA Maximum quiescent current
LT1995CMS#PBF中文资料参数规格
技术参数

电源电压DC 18.0 V

输出电流 120 mA

供电电流 7.1 mA

电路数 1

通道数 1

针脚数 10

带宽 32 MHz

转换速率 1.00 kV/μs

输入补偿电压 500 µV

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 32 MHz

增益带宽 65 dB

共模抑制比Min 60dB ~ 75dB

电源电压Max 30V ~ 50V

封装参数

安装方式 Surface Mount

引脚数 10

封装 MSOP-10

外形尺寸

高度 0.86 mm

封装 MSOP-10

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Test & Measurement, 视频和目视, 成像, 视频和目视, 成像, 传感与仪器, Imaging, Video & Vision, 测试与测量, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

LT1995CMS#PBF引脚图与封装图
LT1995CMS#PBF引脚图
LT1995CMS#PBF封装图
