LM78M05CT概述

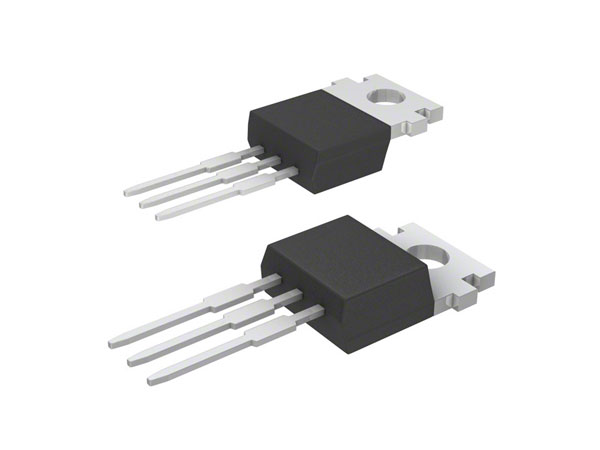

FAIRCHILD SEMICONDUCTOR LM78M05CT 线性稳压器, 固定, 7805, 3端子, 正向, 10V至35V输入, 5V和0.5A输出, TO-220-3

The is a 3-terminal Positive Voltage Regulator with several fixed output voltages making it useful in a wide range of applications.

.: Thermal overload protection

.: Short circuit protection

.: Output transistor safe operating area SOA protection

LM78M05CT中文资料参数规格

技术参数

电源电压DC 37.0V max

额定电流 500 mA

输出接口数 1

输入电压DC 20.0V max

输出电压 5 V

输出电流 500 mA

针脚数 3

静态电流 4 mA

跌落电压 2V @500mA

输入电压Max 35 V

输入电压Min 10 V

输出电压Max 5 V

输出电流Max 0.7 A

工作温度Max 125 ℃

工作温度Min 0 ℃

电源电压Max 20 V

电源电压Min 7 V

输入电压 ≤35 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.67 mm

宽度 4.83 mm

高度 16.51 mm

封装 TO-220-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99
