LM25007SD参数规格_中文资料_数据手册PDF

LM25007SD概述

LM25007 42V ， 0.5A降压型开关稳压器 LM25007 42V, 0.5A Step-Down Switching Regulator

Buck Switching Regulator IC Positive Adjustable 2.5V 1 Output 500mA 8-WDFN Exposed Pad

得捷:
IC REG BUCK ADJ 500MA 8WSON

贸泽:
Switching Voltage Regulators

艾睿:
Conv DC-DC 9V to 42V Step Down Single-Out 2.5V to 37V 0.5A 8-Pin WSON EP T/R

安富利:
Conv DC-DC Single Step Down 9V to 42V 8-Pin LLP EP T/R

LM25007SD中文资料参数规格

技术参数

频率 800 kHz

输出接口数 1

输出电压 2.5V ~ 37V

输出电流 500 mA

静态电流 500 µA

调节输出数 1

开关频率 800 kHz

拓扑结构 Buck

输入电压Max 42 V

输入电压Min 9 V

输出电压Max 37 V

输出电压Min 2.5 V

输出电流Max 0.5 A

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 WDFN-8

外形尺寸

封装 WDFN-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

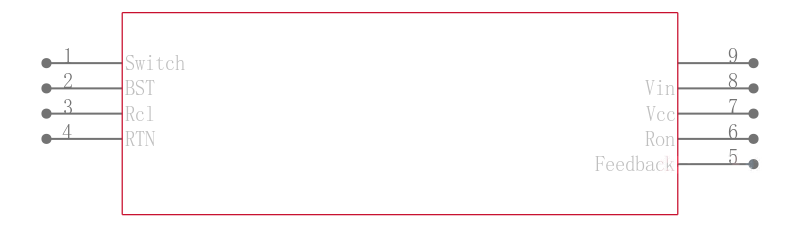

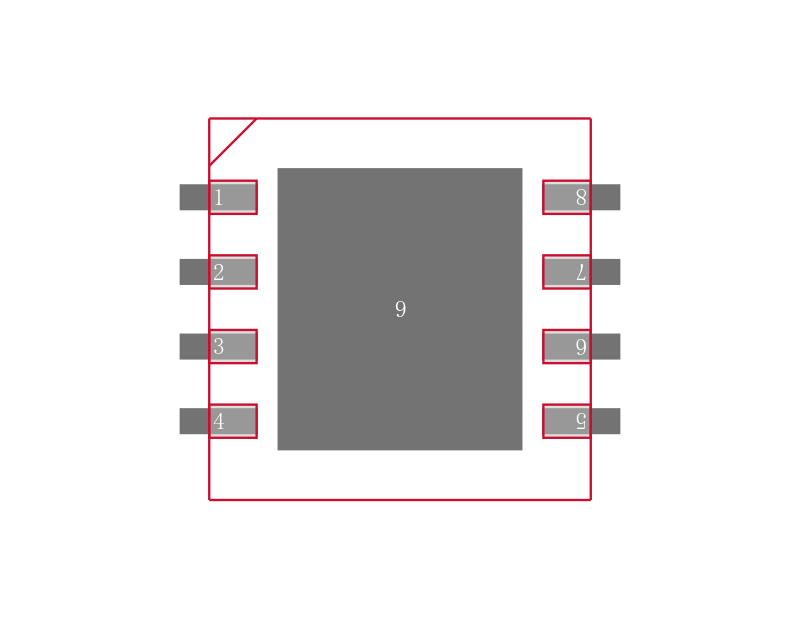

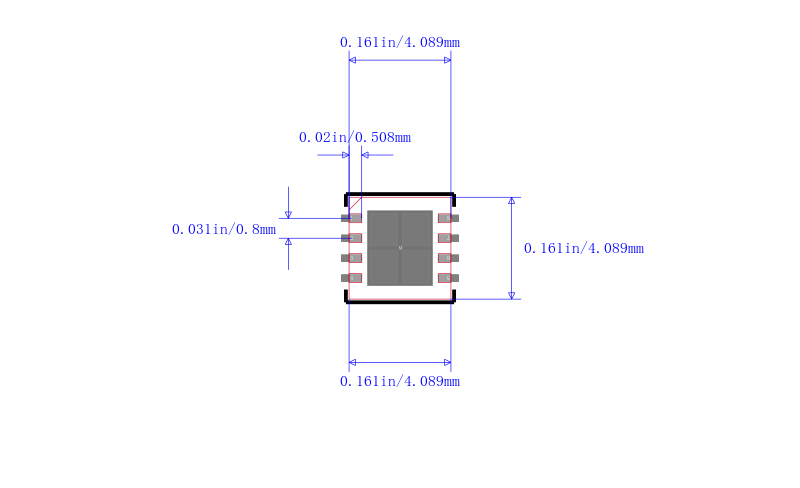

LM25007SD引脚图与封装图

在线购买LM25007SD

型号： LM25007SD

描述：LM25007 42V ， 0.5A降压型开关稳压器 LM25007 42V, 0.5A Step-Down Switching Regulator

替代型号LM25007SD
