LM2576T-12/LB03参数规格_中文资料_数据手册PDF

LM2576T-12/LB03概述

SIMPLE SWITCHERÂ® 3A降压型稳压器 SIMPLE SWITCHERÂ® 3A Step-Down Voltage Regulator

降压开关稳压器 IC 正固定 12V 1 输出 3A TO-220-5 成形引线

得捷:
IC REG BUCK 12V 3A TO220-5

艾睿:
Conv DC-DC 4V to 40V Inv/Step Down Single-Out 12V 3A 5-Pin5+Tab TO-220 Tube

LM2576T-12/LB03中文资料参数规格

技术参数

输出接口数 1

输出电压 12 V

输出电流 3 A

静态电流 5.00 mA

调节输出数 1

开关频率 52 kHz

拓扑结构 Buck

开关电流 5.8 A

输入电压Max 40 V

输入电压Min 4 V

输出电压Min 12 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

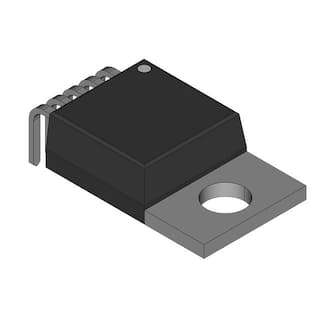

LM2576T-12/LB03引脚图与封装图

在线购买LM2576T-12/LB03

型号： LM2576T-12/LB03

描述：SIMPLE SWITCHERÂ® 3A降压型稳压器 SIMPLE SWITCHERÂ® 3A Step-Down Voltage Regulator

替代型号LM2576T-12/LB03
