POWER INTEGRATIONS LYT2005E 发光二极管驱动器, 1输出, 反激, 90VAC-308VAC输入, 580Hz开关, eSIP-6

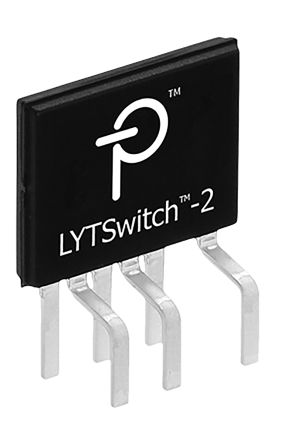

LYTSwitch-2 系列 LED 驱动器交流-直流转换器
的 LYTSwitch-2 系列初级侧交流-直流转换器设计用于固态照明应用中的 LED 驱动器应用。 这些设备通过消除光电耦合器和次级控制电路可显著简化低功率恒定电流 LED 驱动器解决方案。 它们将高电压切换 MOSFET 和控制电路集成在紧凑型单片 IC 中，需要极少的外部元件。 典型应用包括：LED 灯和筒灯、照明设备、镇流器和 T8 灯管。
精确的恒定电流调节，通常为 ±3%
自动补偿变压器电感变化、随着温度和输入线路电压变化而产生的外部元件变化
消除光电耦合器和次级控制电路
消除控制回路补偿电路
频率颤动器可显著减少 EMI 滤波器成本
可编程切换频率减少所需的变压器尺寸
自动重启保护可在故障条件下降低功耗 >90%
滞后热关闭，带自动恢复
符合 MOSFET 漏极和所有其他引脚之间的高电压爬电要求
节能 - 无负载时功耗为 <30 mW
频率 580 kHz
额定功率 12 W
输出接口数 1
击穿电压 725 V
通道数 1
针脚数 6
输出功率 12 W
开关频率 580 Hz
占空比 55 %
输入电压Max 308 V
输入电压Min 90 V
输入电压AC Max 725 v
输入电压AC Min 50 v
输出电压Max 48 V
输出电压Min 90 V
输出电流Max 180 mA
输出电流Min 0.975 A
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 90.308 V
安装方式 Through Hole
引脚数 6
封装 eSIP-7C
宽度 2.06 mm
封装 eSIP-7C
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
制造应用 照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
