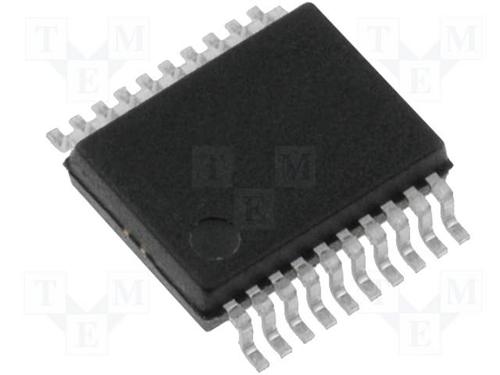

LINEAR TECHNOLOGY LTC3778EF#PBF 直流/直流控制器, 4V至36V, 1路输出, 同步降压, 200kHz, TSSOP-20
降压(Buck)稳压器,外部电源开关降压控制器,
**Linear Technology** 的外部电源开关降压控制器覆盖了各种输入和输出电压,带电流模和压模拓扑。 LTC 的降压直流到直流控制器可用于多种应用,包括手机、无线调制解调器、便携式计算机、电池供电设备、汽车、重型设备和工业控制系统。
_一些设备可能具有:_
多相操作和输出追踪
易于与外部时钟同步
### 开关电压调节器,Linear Technology
**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。
该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
频率 200 kHz
电源电压DC 4.00V min
输出接口数 1
输出电压 0.6V ~ 32.4V
输出电流 20 A
针脚数 20
开关频率 200 kHz
占空比 90 %
输入电压Max 36 V
输入电压Min 4 V
输出电压Max 32.4 V
输出电压Min 0.6 V
输出电流Max 20 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4V ~ 36V
电源电压Max 36 V
电源电压Min 4 V
输入电压 4V ~ 36V
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
长度 6.6 mm
宽度 4.48 mm
高度 0.95 mm
封装 TSSOP-20
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LTC3778EF#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LTC3778EF#TRPBF 凌力尔特 | 完全替代 | LTC3778EF#PBF和LTC3778EF#TRPBF的区别 |
LTC3778EF 凌力尔特 | 类似代替 | LTC3778EF#PBF和LTC3778EF的区别 |
LTC3778EF#TR 凌力尔特 | 功能相似 | LTC3778EF#PBF和LTC3778EF#TR的区别 |
