LM2577T-12/LF03参数规格_中文资料_数据手册PDF

LM2577T-12/LF03概述

SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

Boost, Flyback, Forward Converter Switching Regulator IC Positive Fixed 12V 1 Output 3A Switch TO-220-5 Formed Leads

得捷:
IC REG MULT CONFG 12V 3A TO220-5

艾睿:
Conv DC-DC 3.5V to 40V Step Up Single-Out 12V 3A 5-Pin5+Tab TO-220 Tube

LM2577T-12/LF03中文资料参数规格

技术参数

输出接口数 1

输出电压 12 V

静态电流 10.0 mA

调节输出数 1

开关频率 52 kHz

输入电压Max 40 V

输入电压Min 3.5 V

输出电压Min 12 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

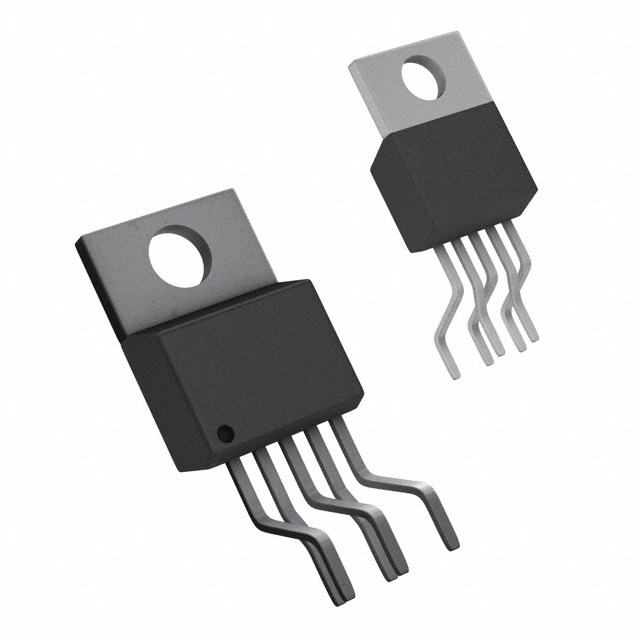

LM2577T-12/LF03引脚图与封装图

在线购买LM2577T-12/LF03

型号： LM2577T-12/LF03

制造商： TI 德州仪器

描述：SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

立即咨询

替代型号LM2577T-12/LF03

型号/品牌	代替类型	替代型号对比
LM2577T-12/LF03 TI 德州仪器	当前型号	当前型号
LM2577T-12 德州仪器	完全替代	LM2577T-12/LF03和LM2577T-12的区别
LM2577T-12/LB03 德州仪器	类似代替	LM2577T-12/LF03和LM2577T-12/LB03的区别
