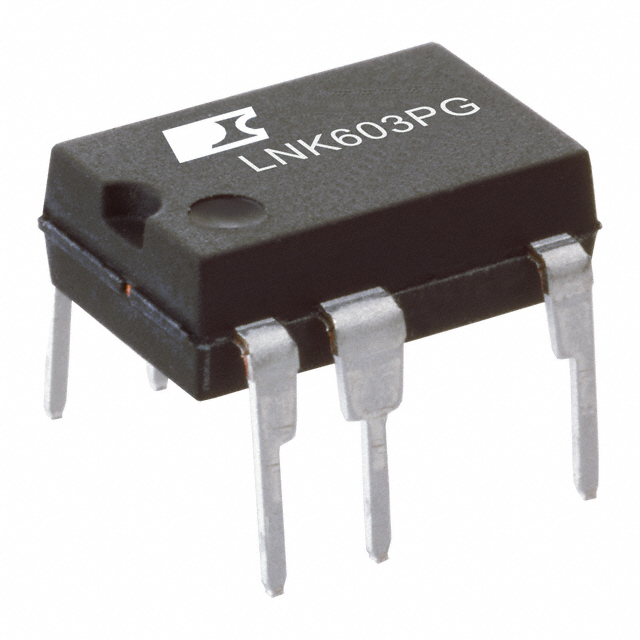

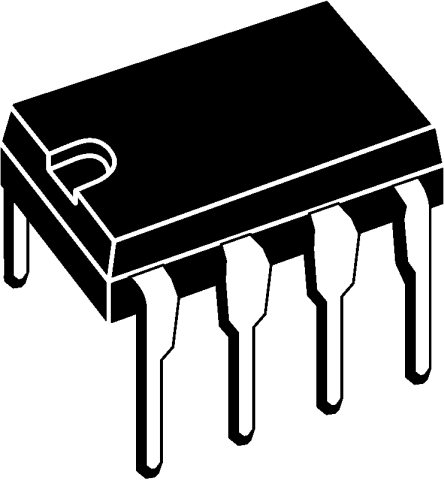

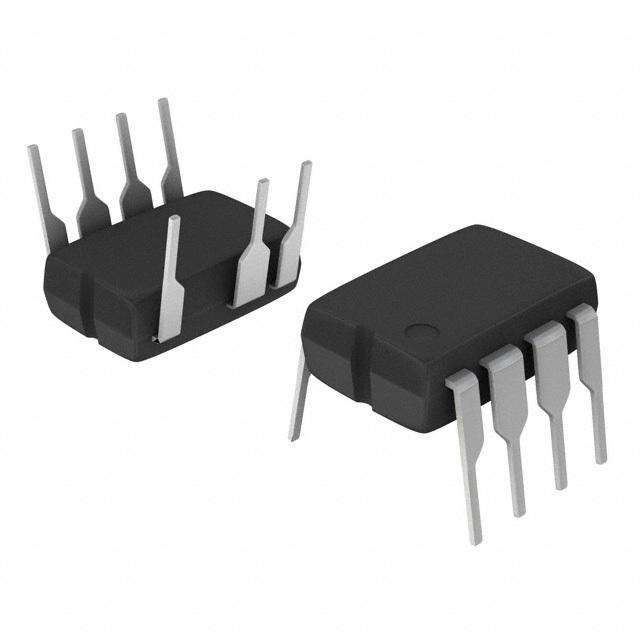

POWER INTEGRATIONS LNK603PG 芯片, 离线开关, 2.5W, LNK2, 8DIP
LinkSwitch-II，
通过取消一个光耦合器和次级控制电路，LinkSwitchII-II 可以显著地简化低功率的 CV/CC 充电器设计。 此设备引入一项创新的控制技术，能够提供稳定的输出电压和电流调节，弥补输入电压变化引发的变压器和内部参数容差。
轻松符合所有全球的能效规定
无负载功耗 <200 mW（230 V 交流）；在可选的外部偏置情况下，可低于 30 mW
开/关控制提供低负载下的恒定效率 - 适用于 CEC 和 ENERGY STAR 2.0 规定
不需用到电流感应电阻 - 将效率最大化
LinkSwitch-II 通过消除光耦合器和次级控制电路，显著简化了低功率 CV/CC 充电器设计。此器件引入一项创新的控制技术，能够提供非常稳定的输出电压和电流调节，弥补输入电压变化引起的变压器和内部参数容差。
简化 CV/CC 转换器
高级保护/安全功能
自动重启保护可将功率降低 >95%
EcoSmart – 节能高效
### 交流-直流转换器，Power Integrations
频率 66.0 kHz
额定功率 3.3 W
输出接口数 1
输出电压 5 VDC
输出电流 0.6 A
击穿电压 700 V
针脚数 8
耗散功率 2.50 W
输出功率 3.3 W
开关频率 85kHz MAX
占空比 55 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电压Max 5 VDC
输出电流Max 600 mA
最大占空比 55 %
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85VAC ~ 265VAC
安装方式 Through Hole
引脚数 8
封装 DIP-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-8
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
