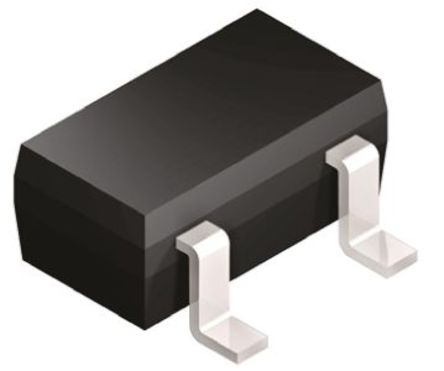

MMBT4126LT1G图片1

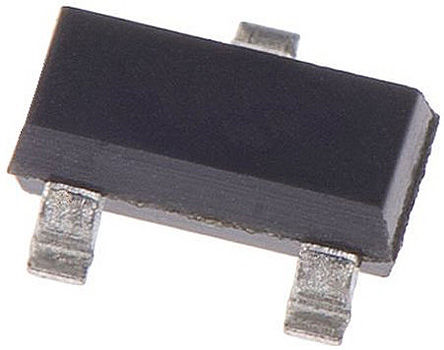

MMBT4126LT1G图片2

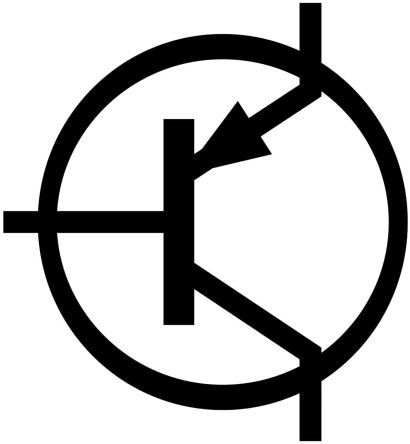

MMBT4126LT1G图片3
MMBT4126LT1G图片4
MMBT4126LT1G图片5
MMBT4126LT1G图片6
MMBT4126LT1G图片7
MMBT4126LT1G图片8
MMBT4126LT1G图片9
MMBT4126LT1G图片10
MMBT4126LT1G图片11
MMBT4126LT1G图片12
MMBT4126LT1G图片13
MMBT4126LT1G图片14
MMBT4126LT1G图片15
MMBT4126LT1G图片16
MMBT4126LT1G图片17
MMBT4126LT1G图片18
MMBT4126LT1G概述

PNP 晶体管,ON Semiconductor这些 ON Semiconductor 双极晶体管可放大模拟或数字信号。 它们还可切换直流或用作振荡器。 ### 标准Manufacturer Part Nos with S or NSV prefix are automotive qualified to AEC-Q101 standard.### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管

小信号 PNP ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MMBT4126LT1G中文资料参数规格
技术参数

频率 250 MHz

额定电压DC -25.0 V

额定电流 -200 mA

针脚数 3

极性 PNP

耗散功率 225 mW

击穿电压集电极-发射极 25 V

集电极最大允许电流 0.2A

最小电流放大倍数hFE 120 @2mA, 1V

最大电流放大倍数hFE 300

额定功率Max 225 mW

直流电流增益hFE 120

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 300 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3.04 mm

宽度 1.3 mm

高度 1.11 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MMBT4126LT1G引脚图与封装图
MMBT4126LT1G引脚图
MMBT4126LT1G封装焊盘图
在线购买MMBT4126LT1G
型号: MMBT4126LT1G
描述:PNP 晶体管,ON Semiconductor 这些 ON Semiconductor 双极晶体管可放大模拟或数字信号。 它们还可切换直流或用作振荡器。 ### 标准 Manufacturer Part Nos with S or NSV prefix are automotive qualified to AEC-Q101 standard. ### 双极性晶体管,On Semiconductor ON Semiconductor 的各种双极晶体管,包括以下类别: 小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管
替代型号MMBT4126LT1G
型号/品牌 代替类型 替代型号对比

MMBT4126LT1G

ON Semiconductor 安森美

当前型号

当前型号

MMBT4126LT1

安森美

完全替代

MMBT4126LT1G和MMBT4126LT1的区别

MMBT4126LT3G

安森美

类似代替

MMBT4126LT1G和MMBT4126LT3G的区别

MMBT4126

安森美

类似代替

MMBT4126LT1G和MMBT4126的区别
