MC74LVX02DR2G参数规格_中文资料_数据手册PDF

MC74LVX02DR2G概述

四2输入或非门可承受5V电压输入 Quad 2-Input NOR Gate With 5 V−Tolerant Inputs

或非门 IC 通道 - 14-SOIC

得捷:
IC GATE NOR 4CH 2-INP 14SOIC

立创商城:
或非门

贸泽:
逻辑门 2-3.6V Quad 2-Input NOR

艾睿:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC N T/R

安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R

Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC N T/R

MC74LVX02DR2G中文资料参数规格

技术参数

电源电压DC 3.60V max

无卤素状态 Halogen Free

输出接口数 1

电路数 4

逻辑门个数 4

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

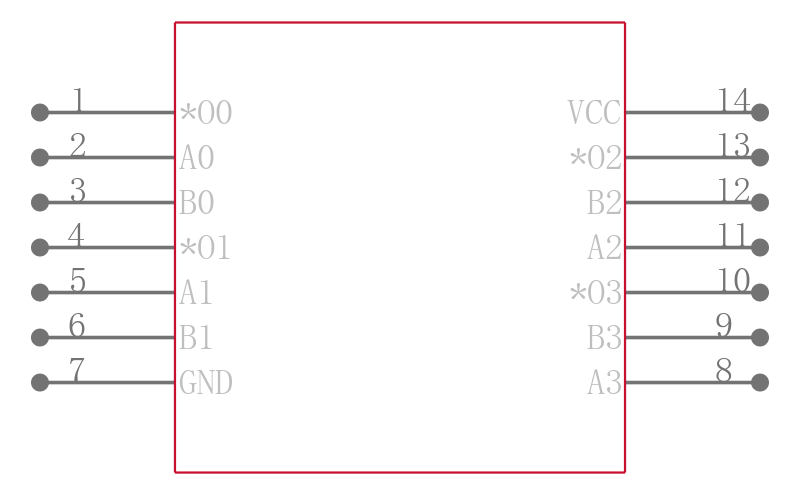

MC74LVX02DR2G引脚图与封装图

在线购买MC74LVX02DR2G

型号： MC74LVX02DR2G

制造商： ON Semiconductor 安森美

描述：四2输入或非门可承受5V电压输入 Quad 2-Input NOR Gate With 5 V−Tolerant Inputs

立即咨询

替代型号MC74LVX02DR2G

型号/品牌	代替类型	替代型号对比
MC74LVX02DR2G ON Semiconductor 安森美	当前型号	当前型号
MC74LVX02MELG 安森美	完全替代	MC74LVX02DR2G和MC74LVX02MELG的区别
MC74LVX02MG 安森美	完全替代	MC74LVX02DR2G和MC74LVX02MG的区别
MC74LVX02DR2 安森美	完全替代	MC74LVX02DR2G和MC74LVX02DR2的区别
