MC10E101FNR2参数规格_中文资料_数据手册PDF

MC10E101FNR2概述

5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate

NOR/OR Gate Configurable 4 Circuit 16 Input 4, 4, 4, 4 Input 28-PLCC 11.51x11.51

得捷:
IC GATE OR/NOR QUAD 4INP 28-PLCC

艾睿:
OR/NOR Gate 4-Element 4-IN ECL 28-Pin PLCC T/R

Chip1Stop:
OR/NOR Gate 4-Element 4-IN ECL 28-Pin PLCC T/R

MC10E101FNR2中文资料参数规格

技术参数

电路数 4

静态电流 30.0 mA

逻辑门个数 4

输入数 16

电源电压 4.2V ~ 5.7V

封装参数

安装方式 Surface Mount

引脚数 28

封装 LCC-28

外形尺寸

封装 LCC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

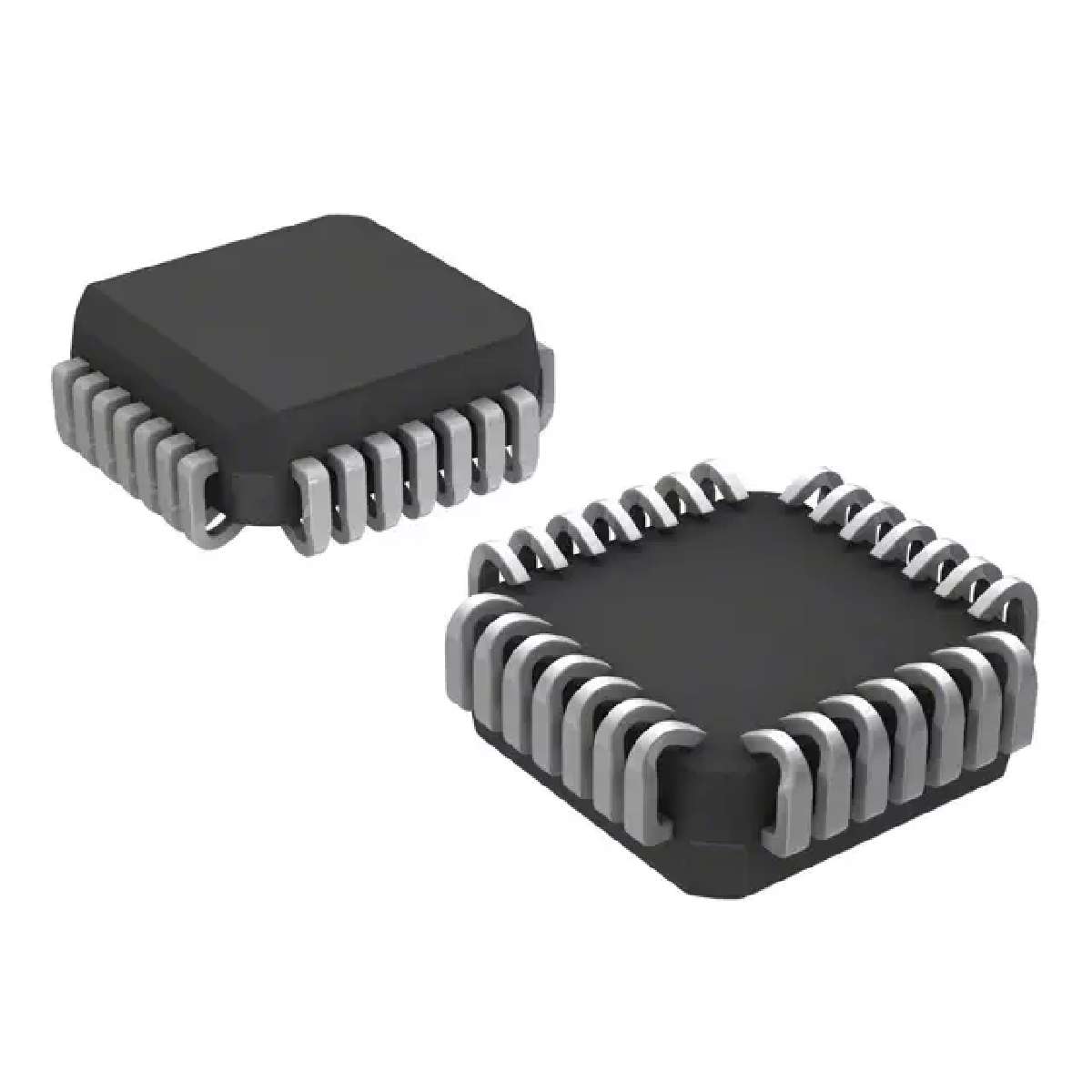

MC10E101FNR2引脚图与封装图

在线购买MC10E101FNR2

型号： MC10E101FNR2

描述：5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate

替代型号MC10E101FNR2
