m1mA141KT1 开关二极管 40V 100mA/0.1A SOT-323 marking/标记 mH 高速开关
反向电压VrReverse Voltage| 40V \---|--- 平均整流电流IoAverage Rectified Current| 100mA/0.1A 最大正向压降VFForward VoltageVf | 1.2V 反向恢复时间TrrReverse Recovery Time| 3ns 最大耗散功率PdPower Dissipation| 150mW/0.15W Description & Applications| Single Silicon Switching Diode This Silicon EpitAxiAl PlAnAr Diode is designed for use in ultrA high speed switching ApplicAtions. This deVice is housed in the SC−70 pAckAge which is designed for low power surfAce mount ApplicAtions. FeAtures • Pb−Free PAckAge is AVAilAble • FAst trr < 3.0 ns • Low CD, < 2.0 pF • AVAilAble in 8 mm TApe And Reel Use m1mA141/2KT1 to order the 7 inch/3000 unit reel Use m1mA141/2KT3 to order the 13 inch/10,000 unit reel 描述与应用| 单硅开关 这硅外延平面二极管是专为使用超高 高速开关应用。这个装置是设在SC-70 这是专为低功率表面贴装应用包。 特点 •无铅包装是可用 •快速TRR<3.0纳秒 •低CD，<2.0 pF的 •可在8毫米编带和卷轴 使用m1mA141/2KT1到责令7 inch/3000的单位卷轴 使用m1mA141/2KT3责令13 inch/10的000个单位卷轴
额定电压DC 40.0 V
额定电流 100 mA
电容 2.00 pF
输出电流 ≤100 mA
正向电压 1.2V @100mA
极性 Standard
反向恢复时间 3 ns
正向电压Max 1.2V @100mA
正向电流Max 0.1 A
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 150℃ Max
耗散功率Max 150 mW
安装方式 Surface Mount
引脚数 3

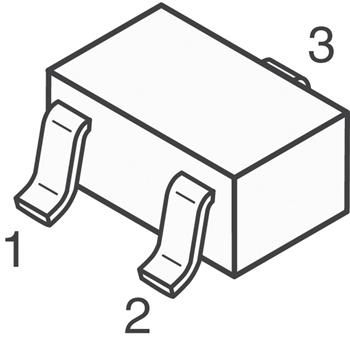

封装 SC-70-3
封装 SC-70-3
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
M1MA141KT1 ON Semiconductor 安森美 | 当前型号 | 当前型号 |
M1MA141KT1G 安森美 | 类似代替 | M1MA141KT1和M1MA141KT1G的区别 |
