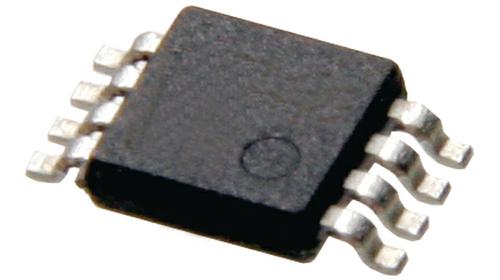

MICROCHIP MCP1632-BAE/MS. 芯片, 脉宽调制控制器, 600KHZ, 3V-5.5V, MSOP-8
MCP1632 高速 PWM 控制器
MCP1632 是脉冲宽度调制器 PWM 控制器,开发用于独立开关模式电源 SMPS 应用。 集成到设备的是高速模拟控制回路、逻辑电平 MOSFET 驱动器、内部振荡器、参考电压发生器和内部斜率补偿。
### 特点
高速 PWM 控制器,带集成低侧 MOSFET 驱动器
多个切换频率选项:300 kHz 和 600 kHz
可调参考电压发电机
可调软启动
内部斜率补偿
关机输入引脚 EN
低工作电流:< 5 mA(典型值)
欠电压锁定 UVLO 保护
输出短路保护
过热保护
得捷:
IC REG CTRLR MULT TOPOLOGY 8MSOP
立创商城:
升压型 升降压型
欧时:
### MCP1632 高速 PWM 控制器Microchip MCP1632 是脉冲宽度调制器 PWM 控制器,开发用于独立开关模式电源 SMPS 应用。 集成到设备的是高速模拟控制回路、逻辑电平 MOSFET 驱动器、内部振荡器、参考电压发生器和内部斜率补偿。高速 PWM 控制器,带集成低侧 MOSFET 驱动器 多个切换频率选项:300 kHz 和 600 kHz 可调参考电压发电机 可调软启动 内部斜率补偿 关机输入引脚 EN 低工作电流:欠电压锁定 UVLO 保护 输出短路保护 过热保护 ### 特点### PWM(脉冲频率调制)控制器,Microchip
贸泽:
Switching Controllers Standalone Low-Side PWM Controller
e络盟:
控制器, PWM, 5.5V-3V电源, 600 kHz, MSOP-8
艾睿:
Current Mode PWM Controller 600kHz Automotive 8-Pin MSOP Tube
Allied Electronics:
8 MSOP 3x3mm TUBEStandalone Low-Side PWM Controller with Integrated MOSFET Drive
Chip1Stop:
Current Mode PWM Controller 600kHz Automotive 8-Pin MSOP Tube
TME:
Driver; PWM controller; 600kHz; MSOP8
Verical:
Current Mode PWM Controller 600kHz Automotive 8-Pin MSOP Tube
Newark:
# MICROCHIP MCP1632-BAE/MS PWM Controller, 5.5V-3V supply, 600 kHz, MSOP-8
频率 600 kHz
电源电压DC 3.00V min
工作电压 3V ~ 5.5V
输出接口数 1
通道数 1
针脚数 8
上升时间 18 ns
开关频率 600 kHz
占空比 95 %
最大占空比 95 %
下降时间 18 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 3.5.5 VDC
电源电压Max 5.5 V
电源电压Min 3 V
输入电压 3V ~ 5.5V
安装方式 Surface Mount
引脚数 8
封装 MSOP-8
长度 3 mm
宽度 3 mm
高度 0.95 mm
封装 MSOP-8
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
