MC7805BDT概述

1.0正电压稳压器 1.0 A Positive Voltage Regulators

Linear Voltage Regulator IC Positive Fixed 1 Output 1A DPAK

得捷:
IC REG LINEAR 5V 1A DPAK

艾睿:
Standard Regulator Pos 5V 1A 3-Pin2+Tab DPAK Tube

MC7805BDT中文资料参数规格

技术参数

输出接口数 1

输出电压 5 V

输出电流 1 A

跌落电压 2V @1A

输入电压Max 35 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±4 %

输入电压 ≤35 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

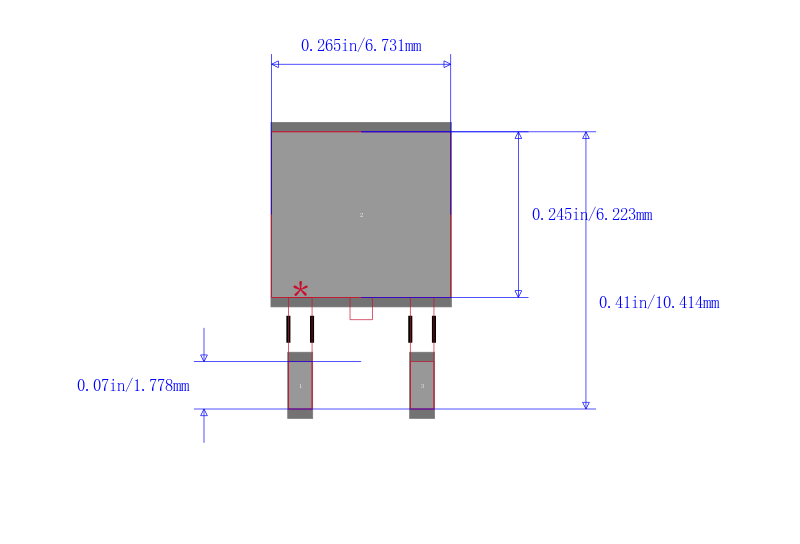

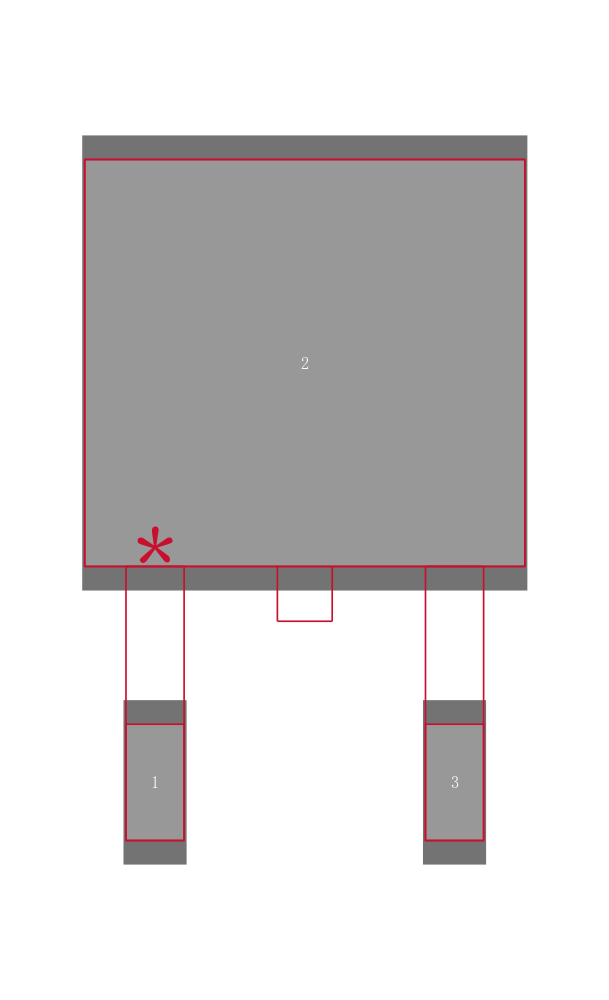

MC7805BDT引脚图与封装图

在线购买MC7805BDT

型号： MC7805BDT

描述：1.0正电压稳压器 1.0 A Positive Voltage Regulators
