M20-1060300参数规格_中文资料_数据手册PDF

M20-1060300概述

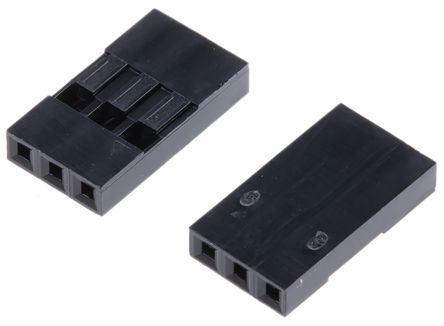

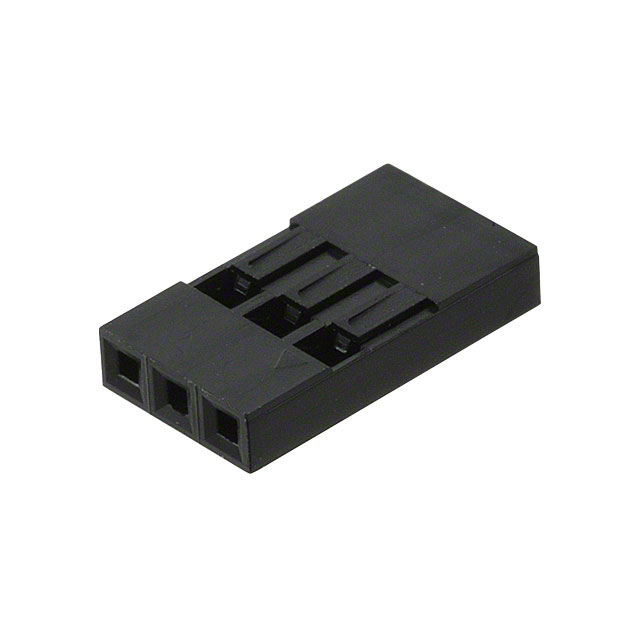

HARWIN M20-1060300 线至板连接器, M20-1系列, 3 触点, 插座, 2.54 mm, 压接, 1 排

压接外壳，适合与 M20-118 触点一起使用，典型库存号 681-2878

得捷:
CONN RCPT HSG 3POS 2.54MM

欧时:
### 连接器压接外壳，适合与 M20-118 触点一起使用，典型库存号 681-2878### 2.54mm Harwin M20 系列

安富利:
2.54mm 0.1" Pitch SIL Female Crimp Housing, 3 contacts

Chip1Stop:
Conn Housing F 3 POS 2.54mm Crimp ST Cable Mount

Newark:
# HARWIN M20-1060300 Wire-To-Board Connector, M20-1 Series, Crimp, Receptacle, 3, 2.54 mm

M20-1060300中文资料参数规格

技术参数

触点数 3

极性 Female

额定电压AC 250 V

额定电流 3 A

绝缘电阻 1 MΩ

排数 1

针脚数 3

接触电阻 15 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

引脚间距 2.54 mm

外形尺寸

长度 7.82 mm

宽度 2.54 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Commercial, 工业, 商业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买M20-1060300

型号： M20-1060300

制造商： Harwin

描述：HARWIN M20-1060300 线至板连接器, M20-1系列, 3 触点, 插座, 2.54 mm, 压接, 1 排

立即咨询

替代型号M20-1060300

型号/品牌	代替类型	替代型号对比
M20-1060300 Harwin	当前型号	当前型号
103688-2 泰科	类似代替	M20-1060300和103688-2的区别
50-57-9003 莫仕	类似代替	M20-1060300和50-57-9003的区别
65039-034LF Amphenol ICC	类似代替	M20-1060300和65039-034LF的区别
