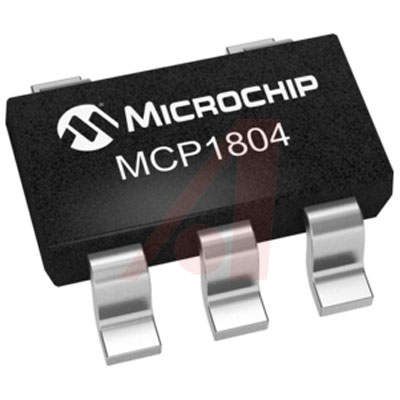

MICROCHIP MCP1804T-5002I/OT 固定电压稳压器, LDO, 2V至28V, 1V压差, 5V输出, 150mA输出, SOT-23-5
MCP1804 低压降电压稳压器
MCP1804 是低压降 LDO 电压调节器，可在 2.0 V 至 28 V 的输入电压下工作，同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流，且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能，用于保护设备。
### 特点
150 mA 输出电流
低压降电压：260 mV @ 20 mA，VR = 3.3 V（典型）
50 μA 静态电流（典型）
0.01 μA 断路电流（典型）
输入工作电压范围：2.0 V 至 28.0 V
输出电压精确度：±2%
稳定，带陶瓷输出电容器
限流保护，带电流折返电路
关闭引脚
高 PSRR：50 dB（典型）@ 1 kHz
### LDO（低压降）线性稳压器，Microchip
电源电压DC 12.0 V
工作电压 2V ~ 28V
输出接口数 1
输入电压DC 2.00V min
输出电压 5 V
输出电流 150 mA
供电电流 125 μA
针脚数 5
耗散功率 250 mW
静态电流 0.05 mA
输出电容类型 Ceramic
跌落电压 1 V
输入电压Max 28 V
输入电压Min 2 V
输出电压Min 5 V
输出电流Max 150 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 28 V
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
长度 3.1 mm
宽度 1.8 mm
高度 1.3 mm
封装 SOT-23-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Audio, Portable Devices, Communications & Networking, Wireless, 无线, 便携式器材, 电源管理, Power Management, 通信与网络, 消费电子产品, Consumer Electronics, 音频
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP1804T-5002I/OT Microchip 微芯 | 当前型号 | 当前型号 |
MCP1804T-5002I/MT 微芯 | 类似代替 | MCP1804T-5002I/OT和MCP1804T-5002I/MT的区别 |
MCP1804T-5002I/DB 微芯 | 功能相似 | MCP1804T-5002I/OT和MCP1804T-5002I/DB的区别 |
MCP1804T-5002I/MB 微芯 | 功能相似 | MCP1804T-5002I/OT和MCP1804T-5002I/MB的区别 |
