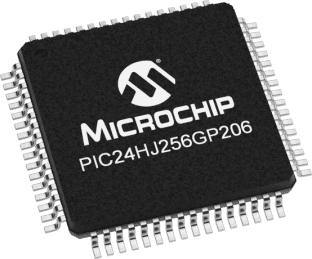

MICROCHIP PIC24HJ256GP206-I/PT 微控制器, 16位, 高级模拟, PIC24HJ, 80 MHz, 256 KB, 16 KB, 64 引脚, TQFP
PIC24HJxxxGPx06/x08/x10 16 位
PIC24HJxxxGPx06/x08/x10 系列微控制器的是通用设备，带板载外设，适合各种应用。
### 微控制器功能
40 MIPS 最大 CPU 速度
71 指令
53 至 85 输入/输出引脚 - 取决于型号
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
10/12 位模拟到数字转换器 ADC - 一个或两个模块，带 18 或 32 个通道（取决于型号）
输入采集 - 8 个通道
输出比较 - 8 个通道
直接存储器访问 - 8 个通道
中断控制器
九个 16 位计时器 - 可选择成对组合形成 32 位定时器
参考电压模块
两个 3 线 SPI 模块
两个通用异步接收器发送器 EUSART 模块
### PIC24 微控制器
频率 40 MHz
电源电压DC 3.30 V, 3.60 V max
工作电压 3V ~ 3.6V
针脚数 64
时钟频率 80 MHz
RAM大小 16 KB
位数 16
FLASH内存容量 256 KB
I/O引脚数 53
内核架构 PIC
内存容量 256000 B
模数转换数ADC 1
输入/输出数 53 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 64

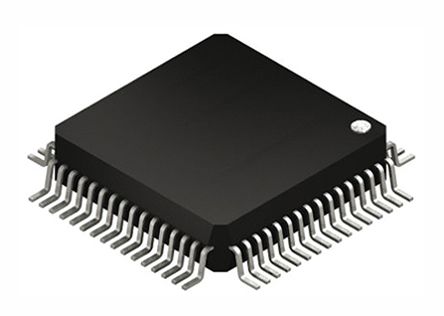

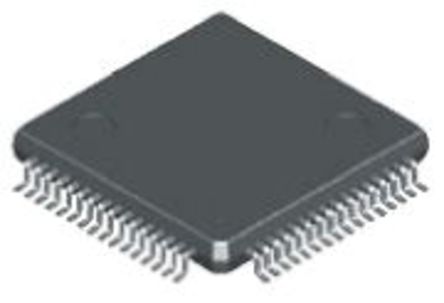

封装 TQFP-64
长度 10 mm
宽度 10 mm
高度 1.05 mm
封装 TQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tray
制造应用 车用, Security, Lighting, 医用, 照明, Audio, 多媒体, Medical, 电机驱动与控制, Automotive, Consumer Electronics, 消费电子产品, Motor Drive & Control, Communications & Networking, 音频, 通信与网络, 安全, Multimedia
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 3A991.a.2
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC24HJ256GP206-I/PT Microchip 微芯 | 当前型号 | 当前型号 |
PIC24HJ256GP206A-I/PT 微芯 | 类似代替 | PIC24HJ256GP206-I/PT和PIC24HJ256GP206A-I/PT的区别 |
PIC24HJ256GP206T-I/PT 微芯 | 类似代替 | PIC24HJ256GP206-I/PT和PIC24HJ256GP206T-I/PT的区别 |
