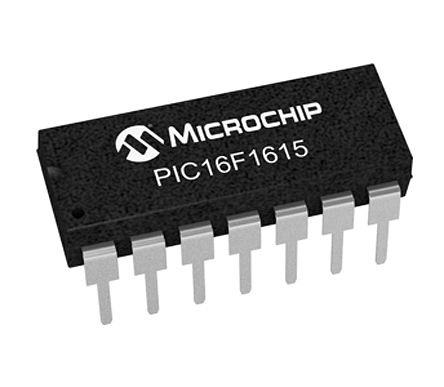

MICROCHIP PIC16F1615-I/P 微控制器, 8位, 闪存, PIC16F, 32 MHz, 14 KB, 1 KB, 14 引脚, DIP
PIC16F1615/1619 8 位闪存
的 PIC16F 系列微控制器是 8 位 MCU,可将 Microchip PIC® 体系结构包含在各种引脚和封装选项中。
PIC16F1615/1619 微控制器基于 Microchip 的增强型中等内核,集成了各种外围设备,使这些设备适用于广泛的通用和小型电动机控制应用。
### 微控制器功能
最大 32 MHz CPU 速度
49 个指令
16 级硬件堆栈
内部振荡器
12 或 18 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
掉电重置 BOR
窗口监控计时器 WWDT
在线串行编程 ICSP
在线调试 ICD
低电压编程 LVP
### 外围功能
10 位模拟到数字转换器 ADC - PIC16F1615 8 通道、PIC16F1619 12 通道
8 位数字到模拟转换器 DAC
电压参考
过零检测 ZCD
两个捕捉/比较/PWM CCP 模块
两个比较器
两个 24 位信号测量计时器 SMT
角度计时器
循环冗余检查,带存储器扫描 CRC/SCAN
数学加速器,带比例-积分-微分 PID
零交叉检测器
参考电压模块
四个 8 位计时器,带硬件限制计时器 HLT
三个 16 位计时器
外设引脚选择 PPS
互补波形发生器 CWG
两个可配置逻辑单元 CLC
增强型 USART EUSART
SPI/I2C 串行通信
频率 32 MHz
工作电压 2.3V ~ 5.5V
针脚数 14
时钟频率 32 MHz
RAM大小 1 KB
位数 8
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2.3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.56 mm
宽度 7.11 mm
高度 5.33 mm
封装 DIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 安全, 医用, Industrial, Security, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Consumer Electronics, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F1615-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F1613-I/P 微芯 | 类似代替 | PIC16F1615-I/P和PIC16F1613-I/P的区别 |
