Bourns PortNote® 解决方案设计
Bourns PortNote® 解决方案设计套件为大量需要直接、有效、可靠电气保护的端口应用提供一系列方便的解决方案。 关注端口而非单个产品，可提供简单合理的方法，同时形成覆盖各种端口及其变型的总体解决方案。
此外，每个 PortNote® 套件都提供一个简单的单页数据表，数据表含有使已知的有效解决方案在最典型应用中产生作用的必要信息。 这包括目标、部件号、符合性、示意图和更多其他信息。
每个套件包含足够的 Bourns® 产品，以构建五个 Bourns PortNote® 解决方案电路，用于数据通信、音频、视频和电信应用。
### 系列 Bourns PortNote® 解决方案设计套件包括：
解决方案列表
---
**RS 库存号** | **PortNote® 解决方案** | **制造商部件号** | **套件包含**
754-6124 | LVDS 输入端口浪涌保护 | PN-DESIGNKIT-15 | 10 个 TBU® 高速保护器：TBU-CA085-200-WH 717-3445
10 个 GDT：2031-42T-SM-RPLF
10 个开关二极管阵列：CDSOT23-S2004
754-6128 | LVDS 输出端口浪涌保护 | PN-DESIGNKIT-16 | 10 个 TBU® 高速保护器：TBU-CA085-200-WH 717-3445
10 个 GDT：2031-42T-SM-RPLF
10 个开关二极管阵列：CDSOT23-S2004
754-6137 | VDSL 线路侧保护 | PN-DESIGNKIT-18 | 5 个 TBU® 高速保护器：TBU-CA050-500-WH 717-3427
5 个 GDT：2031-15T-SM-RPLF
754-6130 | POTS 上的 VDSL 保护 | PN-DESIGNKIT-19 | 5 个 TBU® 高速保护器：TBU-PL085-200-WH
5 个 TBU® 高速保护器：TBU-CA085-500-WH 717-3449
5 个 GDT：2020-42T-C4LF
10 个电信熔丝：B1250T 692-5075
754-6134 | RJ-11 SLIC 保护 GR-1089-CORE 负电压跟踪 | PN-DESIGNKIT-20 | 5 个 TBU® 高速保护器：TBU-PL060-200-WH
10 个 MOV 设备：MOV-10D201K

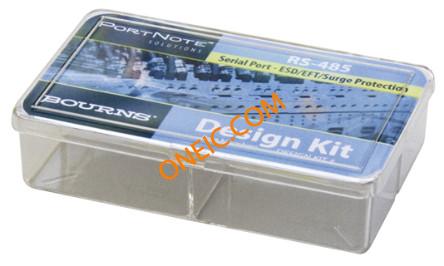

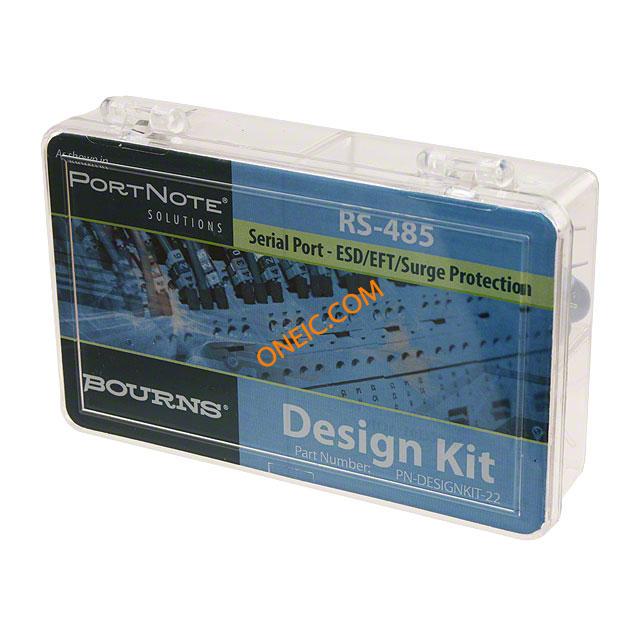

754-6143 | RS-485 串行端口 ESD/EFT/浪涌保护 | | 10 个 TBU® 高速保护器：TBU-CA065-300-WH 717-3473
10 个 MOV：MOV-10D201K
5 个 TVS 二极管阵列：CDSOT23-SM712
754-6146 | IEEE 1394B FireWire/iLink 保护 | PN-DESIGNKIT-25 | 5 个 Multifuse® PPTC 可复位熔丝：MF-SM150/33-2
20 个 ChipGuard® ESD 抑制器：CG0603MLU-05E
754-6140 | CAN 总线浪涌保护 | PN-DESIGNKIT-26 | 10 个 TBU® 高速保护器：TBU-CA065-100-WH 717-3470
10 个 MOV：MOV-10D201K
10 个 TVS 二极管阵列：CDSOT23-T12LC
754-6159 | HD-SDI/SDI 同轴端口保护 | PN-DESIGNKIT-27 | 5 个 TBU® 高速保护器：TBU-CA065-100-WH 717-3470
5 个 GDT：2031-23T-SM-RPLF
5 个 TVS 二极管：CDSOD323-T05LC
754-6152 | SATA HDD 接口数据和电源保护 | PN-DESIGNKIT-28 | 5 个 Multifuse® PPTC 可复位熔丝：MF-MSMF075/24-2 647-8184
5 个 TVS 二极管：SMBJ5.0A
5 个 TVS 二极管阵列：CDDFN10-0524P
754-6156 | LED PWM 调光器 PWM/电源保护 | PN-DESIGNKIT-29 | 5 个 Multifuse® PPTC 可复位熔丝：MF-MSMF110/16-2 647-8207
10 个 TVS 二极管阵列：CDSOT23-T12C
754-6165 | 锂离子电池控制器过流和 ESD 保护 | PN-DESIGNKIT-30 | 5 个 Multifuse® PPTC 可复位熔丝：MF 带类型（不包括 MF-SVS210-0）15 个 ChipGuard® ESD 抑制器：CG0603MLA-5.5ME
754-6168 | DisplayPort 1.2 ESD 和过电流保护 | PN-DESIGNKIT-31 | 10 个 TVS 二极管阵列：CDDFN10-0524P
5 个 TVS 二极管阵列：CDSOT236-0504LC
5 个 Multifuse® PPTC 可复位熔丝：MF-PSMF075X-2 691-7516
754-6162 | USB 3.0 ESD 和过电流保护 | PN-DESIGNKIT-32 | 5 个 Multifuse® PPTC 可复位熔丝：MF-NSMF200-2 647-8336
5 个 TVS 二极管阵列：CDDFN10-0506N
754-6171 | Thunderbolt™ 端口 ESD 和过电流保护 | PN-DESIGNKIT-33 | 5 个 TVS 二极管阵列：CDDFN10-0524P
5 个 TVS 二极管：CDSOD323-T05SC
5 个 Multifuse® PPTC 可复位熔丝：MF-MSMF260-2 647-8257
754-6174 | 以太网的以太网供电 PoE PD 保护 | PN-DESIGNKIT-34 | 5 个 TVS 二极管阵列：CDSOT236-0504C
10 个桥式整流器：CDNBS04-B08200
5 个 TVS 二极管：SMBJ58A
5 个变压器：SM51108EL
754-6178 | 以太网的以太网供电 PoE PSE 保护 | PN-DESIGNKIT-35 | 5 个 TVS 二极管阵列：CDSOT236-0504C
5 个 Multifuse® PPTC 可复位熔丝：MF-SMDF050-2 647-7995
5 个变压器：SM51108EL
754-6187 | VDSL 驱动器侧保护 | PN-DESIGNKIT-36 | 5 个 GDT：2038-110-SM-RPLF
5 个闸流晶体管：TISP4P015L1NR-S
5 个二极管桥接：CD143A-SR70
754-6180 | 卫星接收器射频输入浪涌保护 | PN-DESIGNKIT-37 | 5 个 GDT：2035-09-SM-RPLF 690-9975
5 个 TVS 二极管：SMLJ20A
