公连接器尺寸 --- 部件号 | A | B | C | D | E P1616BA09 | 35 | 29 | 10 | 23 | 8 P-1624BA09 | 37 | 31 | 13 | 25 | 11 P-1628BA09 | 40 | 34 | 13 | 28 | 11 P-1634BA09 | 45 | 39 | 13 | 33 | 11 P-1645BA09 | 54 | 48 | 13 | 42 | 11 P-1660BA09 | 67 | 61 | 13 | 55 | 11 ### Hirose 多触点矩形### 1600 系列 Hirose 矩形连接器完全分离于连接器单元的外壳，可实现多种组合且易于布线。 技术规格 --- 接触电阻 | 1A 直流时为 7mΩ 或更低 | | | 绝缘电阻 | 500V 直流条件下，大于 1000MΩ | | | 耐电压 | 1000V 交流下可使用 1 分钟 | | | 额定电流 | 3A | | | 额定电压 | 300V 交流 | | | 可用的电线 | 导线规格 | 26 awg | 28 AWG | 30 awg | 电线直径 mm | 0.41 | 0.32 | 0.26 | 涂层最大外径 mm | 0.95 | 0.75 | 0.60 绕线方法 | | 普通 绕线 | 1 绕线 涂层 | 1 绕线 涂层 有效绕线数目 | | ca. 8 | ca. 8 | ca. 9 每个接线端子的绕线数目 | | 2 绕线 | | 材料和抛光 --- 产品部件 | 材料 | 抛光/颜色 绝缘体 | 玻璃纤维填充邻苯二甲酸二丙烯酯 | 蓝色 公触点 | 黄铜 | 镀银 母触点 | 磷青铜 | 镀银 插头外壳 | ABS 树脂 | 黑色 制动器支架 | 钢 | 铬酸盐锌镀层

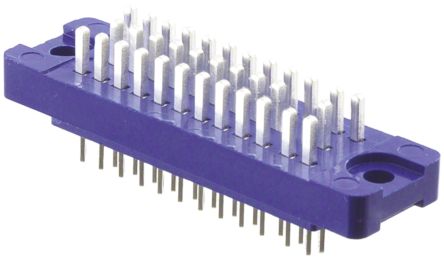

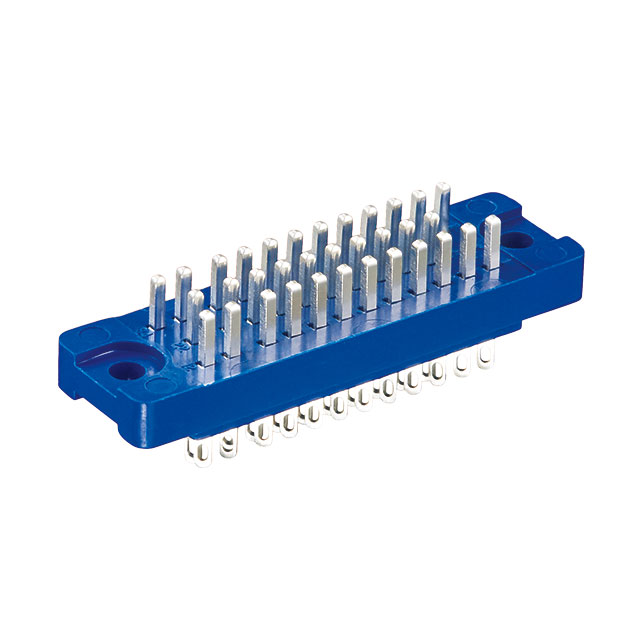

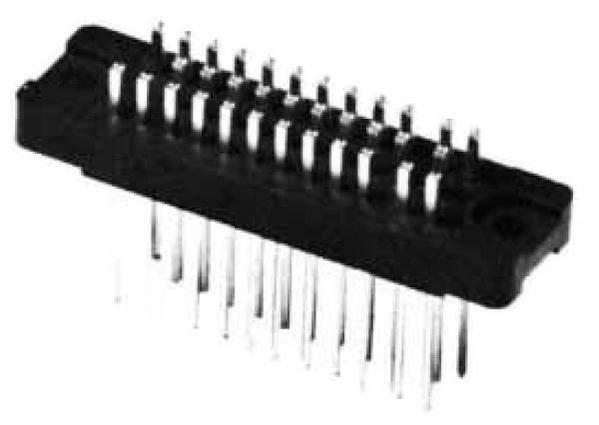

34 位置矩形连 插头 焊接孔眼 银 -
得捷:
CONN PLUG 34POS SOLDER SILVER
欧时:
公连接器尺寸 --- 部件号 | A | B | C | D | E P1616BA09 | 35 | 29 | 10 | 23 | 8 P-1624BA09 | 37 | 31 | 13 | 25 | 11 P-1628BA09 | 40 | 34 | 13 | 28 | 11 P-1634BA09 | 45 | 39 | 13 | 33 | 11 P-1645BA09 | 54 | 48 | 13 | 42 | 11 P-1660BA09 | 67 | 61 | 13 | 55 | 11 ### Hirose 多触点矩形### 1600 系列 Hirose 矩形连接器完全分离于连接器单元的外壳，可实现多种组合且易于布线。 技术规格 --- 接触电阻 | 1A 直流时为 7mΩ 或更低 | | | 绝缘电阻 | 500V 直流条件下，大于 1000MΩ | | | 耐电压 | 1000V 交流下可使用 1 分钟 | | | 额定电流 | 3A | | | 额定电压 | 300V 交流 | | | 可用的电线 | 导线规格 | 26 awg | 28 AWG | 30 awg | 电线直径 mm | 0.41 | 0.32 | 0.26 | 涂层最大外径 mm | 0.95 | 0.75 | 0.60 绕线方法 | | 普通 绕线 | 1 绕线 涂层 | 1 绕线 涂层 有效绕线数目 | | ca. 8 | ca. 8 | ca. 9 每个接线端子的绕线数目 | | 2 绕线 | | 材料和抛光 --- 产品部件 | 材料 | 抛光/颜色 绝缘体 | 玻璃纤维填充邻苯二甲酸二丙烯酯 | 蓝色 公触点 | 黄铜 | 镀银 母触点 | 磷青铜 | 镀银 插头外壳 | ABS 树脂 | 黑色 制动器支架 | 钢 | 铬酸盐锌镀层
贸泽:
Headers & Wire Housings 34P CBLE PLUG SOLDER SILVER
Chip1Stop:
Conn Rectangular M 34 POS 2.5mm Solder ST Cable Mount
ICbanQ:
Headers & Wire Housings 34P CBLE PLUG SOLDER SILVER
