R125426000概述

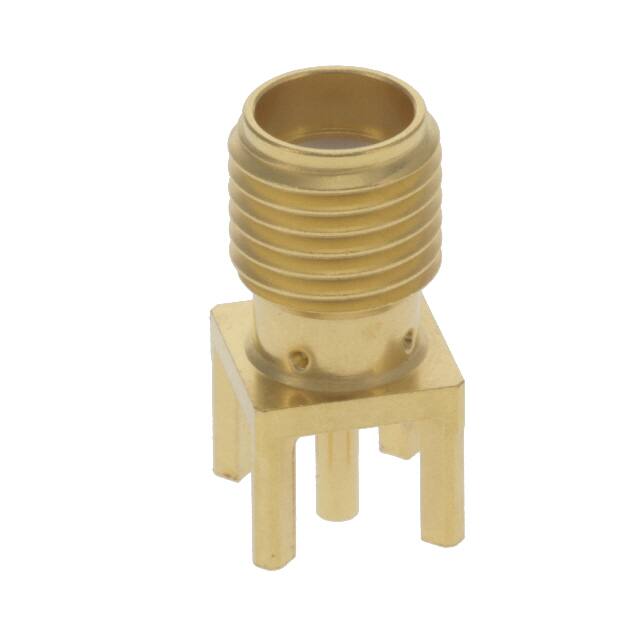

RADIALL R125426000 射频/同轴连接器, SMA同轴, 直型插座, 焊接, 50 ohm, 铍铜

The is a straight SMA Coaxial Jack with gold-plated beryllium copper contact. It features solder coaxial termination, PTFE insulator and 18kHz maximum frequency.

.: 1.04 + 0.0045 x F GHz Maximum VSWR

.: 500Veff Maximum voltage rating

.: 5000MR Minimum insulation resistance

.: 500-cycle Mechanical durability

R125426000中文资料参数规格

技术参数

极性 Male

触点电镀 Gold

频率 18.0 GHz

额定电压AC 500 V

绝缘电阻 5000 MΩ

拔插次数 500

工作温度Max 165 ℃

工作温度Min -65 ℃

额定电压 500 V

封装参数

安装方式 Through Hole

外形尺寸

长度 6.31 mm

宽度 6.31 mm

高度 9.53 mm

物理参数

触点材质 Beryllium Copper

材质 Stainless Steel

绝缘材质 Teflon

其他

产品生命周期 Active

制造应用射频通信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

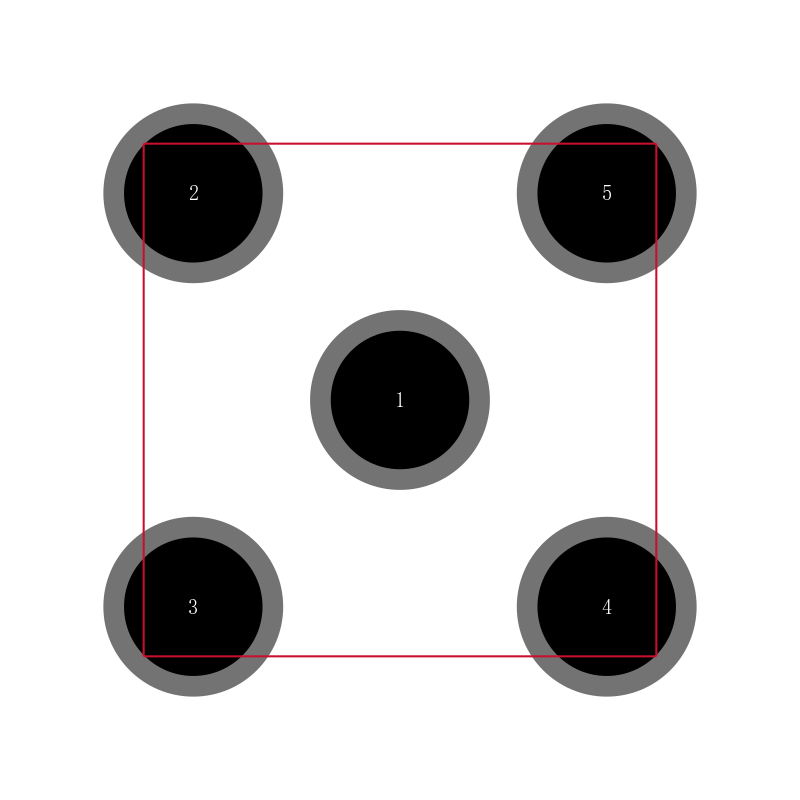

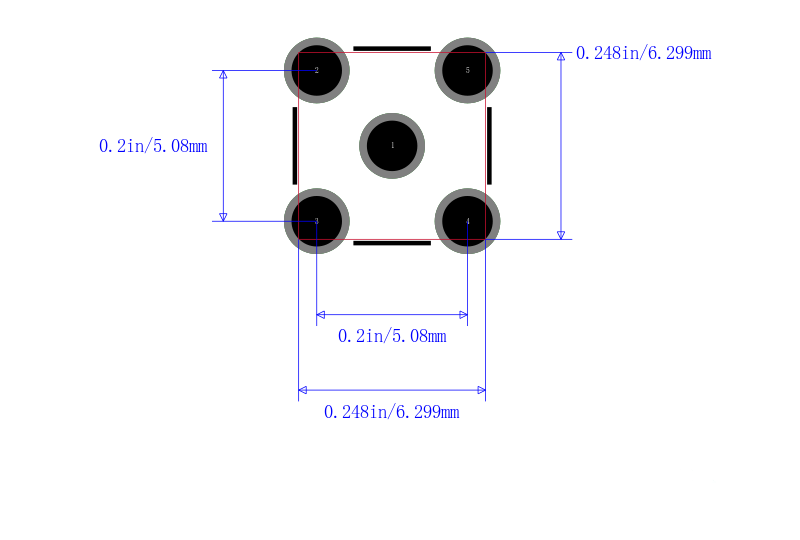

R125426000引脚图与封装图

在线购买R125426000

型号： R125426000

制造商： Radiall

描述：RADIALL R125426000 射频/同轴连接器, SMA同轴, 直型插座, 焊接, 50 ohm, 铍铜

立即咨询

替代型号R125426000

型号/品牌	代替类型	替代型号对比
R125426000 Radiall	当前型号	当前型号
132134 安费诺	类似代替	R125426000和132134的区别
SPC20113 Multicomp	类似代替	R125426000和SPC20113的区别
82 SMA-50-0-1/111NE 灏讯	类似代替	R125426000和82 SMA-50-0-1/111NE的区别
